La idea de éste post es ayudar a todas aquellas personas que deseen intentar instalar éste tipo de antenas en su hogar. En la medida de que pueda seguiré adjuntando mas info.


Instalar la antena


Precauciones

- En caso de trabajar en altura, es aconsejable tomar todas las medidas necesarias para su seguridad (fijar la escalera, atarse, etc.).
- Montar la antena parabólica cuando haga buen tiempo y sobre un suelo seco.
- Hacer el montaje de la antena y la preparación del cable coaxial en el suelo.
- Encontrar un espacio orientado hacia el sur sin obstáculos para fijar la antena parabólica.

Seguridad (montaje en una chimenea)

• Utilizar una escalera bastante alta para acceder al tejado sin correr ningún riesgo. Equiparse con un arnés o, a falta de éste, con una cuerda bastante larga.
• La escalera de tejado es indispensable para andar con seguridad sobre las tejas y evitar romperlas. Fijarla sólidamente con una cuerda bastante larga para que dé la vuelta al punto de sujeción (por ejemplo la chimenea)
• Atarse y fijar el resto de la cuerda alrededor de la chimenea. Medir el contorno de la chimenea con una cinta métrica para cortar la chapa metálica que fijará el soporte del poste.

Elección del material

Se debe elegir la antena en función de:

-los canales que se desea recibir
-los programas digitales de pago (ej: Via Digital, Canal Satélite, etc.) o analógicos.
-el número de satélites que se desea captar

Componentes de una antena parabólica

• Una parábola de 68, 80 ó 100 cm.
• De una a tres cabezas de recepción universal y su soporte
• Una fijación
• Un receptor analógico y/o digital (en el caso de abono a canales de pago)
• Un cable coaxial con conectores F (dispositivo de estanqueidad)

Información útil para usuarios de Antenas FTA

Esta instalación puede completarse con:

- Un conmutador de polaridad
- Una toma de entrada para TV

glosario

Elección del emplazamiento de la antena

Antes de elegir un emplazamiento, se debe comprobar que no haya obstáculos (edificios, árboles, muros, etc.) en la dirección del satélite del que se va a recibir la señal.
satelitales

Para esto comprobar con una escuadra de 30º y un nivel de burbuja, que el espacio en dirección del sol está despejado entre las 10 y 14 horas.
FTA

anteas

Montaje de la antena

ENSAMBLAJE DE LA PARÁBOLA

Ensamblar la antena sobre el suelo siguiendo las instrucciones:

Información útil para usuarios de Antenas FTA

1-Ensamblar las piezas de fijación.

glosario

2-Fijar el brazo de offset (para el ajuste de la elevación y azimut) al dorso de la parábola.

satelitales

3-Montar la cabeza de recepción, con el LNB orientado hacia la parábola.


REALIZACIÓN DE LAS CONEXIONES

Colocar conectores F enroscables en los dos extremos del cable coaxial del siguiente modo:

1-Pelar 1 cm de aislante exterior del cable coaxial.
2-Quitar el trenzado de cobre tirando hacia atrás.

FTAanteas

3-Cortar 6 mm del aislante central.
4-Enroscar el conector en el cable.

Información útil para usuarios de Antenas FTAglosario

Fijación

Proceder a la fijación siguiendo las instrucciones.
En todos los casos, es muy importante que el tubo soporte de la antena esté perfectamente vertical.

CONSEJO
Es aconsejable colocar el poste con un nivel para que el ángulo de elevación indicado en la antena parabólica sea exacto. El mástil del soporte debe ser muy rígido para que la antena siga orientada incluso si hace viento.

Se puede elegir:
una fijación de terraza ——– una fijación de balcón

satelitales


Una fijación mural
Comprobar el estado del muro y utilizar tacos apropiados. Verificar que el movimiento del eje de la antena respecto al muro permite orientarla hacia los satélites.

FTA

Instalación provisional de la parábola al mástil

1-Fijar la parábola al mástil.
2-Utilizando una brújula, orientar la parábola completamente hacia el sur.

anteasInformación útil para usuarios de Antenas FTA

3-Para conectar las cabezas, proceder como sigue: meter el cable de cobre en el agujero del conector de conexión de la cabeza, atornillar el conector metálico en la cabeza y apretarlo con una llave fija.
A continuación, reunir los cables a lo largo del brazo y fijarlos con cinta adhesiva o con una brida.

glosario

IMPORTANTE
Aislar las uniones con silicona o bien con un tapón aislante.

Conexión de la antena

Realizar el ajuste cuando haga buen tiempo y sobre un suelo seco.
Desconectar siempre para recepción satélite antes de conectar o desconectar el conector F de la cabeza universal o del receptor.

CONSEJO
Para efectuar el ajuste de la antena, realizar una instalación provisional. Instalar el receptor y el televisor en el exterior, la pantalla del televisor debe estar visible mientras se manipula la antena.

Desenchufar el demodulador para realizar las conexiones.
Conectar primero el cable coaxial que llega de la parábola y después el cable euroconector que se conecta al televisor.
Enchufar el televisor y el demodulador.
Seguir las instrucciones del demodulador para encontrar un programa que corresponda al satélite elegido (receptor analógico) o a la pantalla de ajuste (receptor digital)

satelitales

Orientación de la parábola

En las instrucciones de montaje suministradas con la parábola figura la tabla que permite determinar los ángulos de elevación y de azimut necesarios para ajustar la antena, en función de la zona y del satélite del que desea recibir señal.

• Aflojar ligeramente las tuercas que sujetan la parábola al mástil, lo suficiente para que pueda girar.

• Utilizando una brújula, desplazar el brazo offset de la parábola que está orientado completamente hacia el sur hacia el oeste (13º oeste Eutelsat, 19ª oeste Astra).

• Para ello girar ligeramente la parábola alrededor del tubo de fijación hasta que aparezca una imagen (si el receptor es analógico) o un nivel de calidad suficiente en el indicador (si el receptor es digital)

FTA

• Apretar un poco las tuercas que sujetan la parábola al poste, el ajuste definitivo se realiza cuando todo está enchufado y después de haber comprobado que la recepción es correcta.

• Aflojar las tuercas que sujetan la parábola sobre la pieza de fijación al poste. Ajustar el azimut de la parábola. Localizar el ángulo indicado en las instrucciones para la ciudad más cercana.

anteas

INTRODUCIR EL CABLE EN EL INTERIOR DE LA VIVIENDA

1-Bajar el cable por la fachada, colocándolo de forma que se vea lo menos posible, y fijarlo con grapas.

2-Si la estructura del edificio lo permite, taladrar el muro desde el interior hacia el exterior y pasar el cable.

Información útil para usuarios de Antenas FTAglosario

3-Taponar el espacio que queda alrededor del cable, rellenándolo con silicona. Hacer que penetre bien y formar un burlete alrededor del cable.

satelitales

ENCHUFAR LOS APARATOS

• Enchufar primero el cable coaxial que llega de la parábola y, después, el cable euroconector que va al televisor.

• Enchufar el vídeo mediante otro cable euroconector (21 pines). Localizar e identificar las tomas en las instrucciones de los aparatos.

• Enchufar el decodificador al demodulador utilizando un euroconector.

FTA

Trucos y consejos

-Instalar una parábola de al menos 80 cm para recibir correctamente los programas, ya que cuanto más grande sea la parábola, mejor será la recepción.

LEER ATENTAMENTE LAS INSTRUCCIONES

• La instalación de una antena parabólica es una operación que requiere mucho cuidado. Cada fabricante facilita unas instrucciones de montaje muy detalladas que se deben leer atentamente antes de la instalación.

• En numerosas ocasiones, la causa de una mala recepción o del deterioro de las partes sensibles (la cabeza, el demodulador, etc), es simplemente un error de instalación.

OBSERVACIÓN

Con respecto al montaje e instalación de la parabola es igual para todo el mundo, solo varia el azimut y la elevación según el satelite a tomar la señal.

NOTA

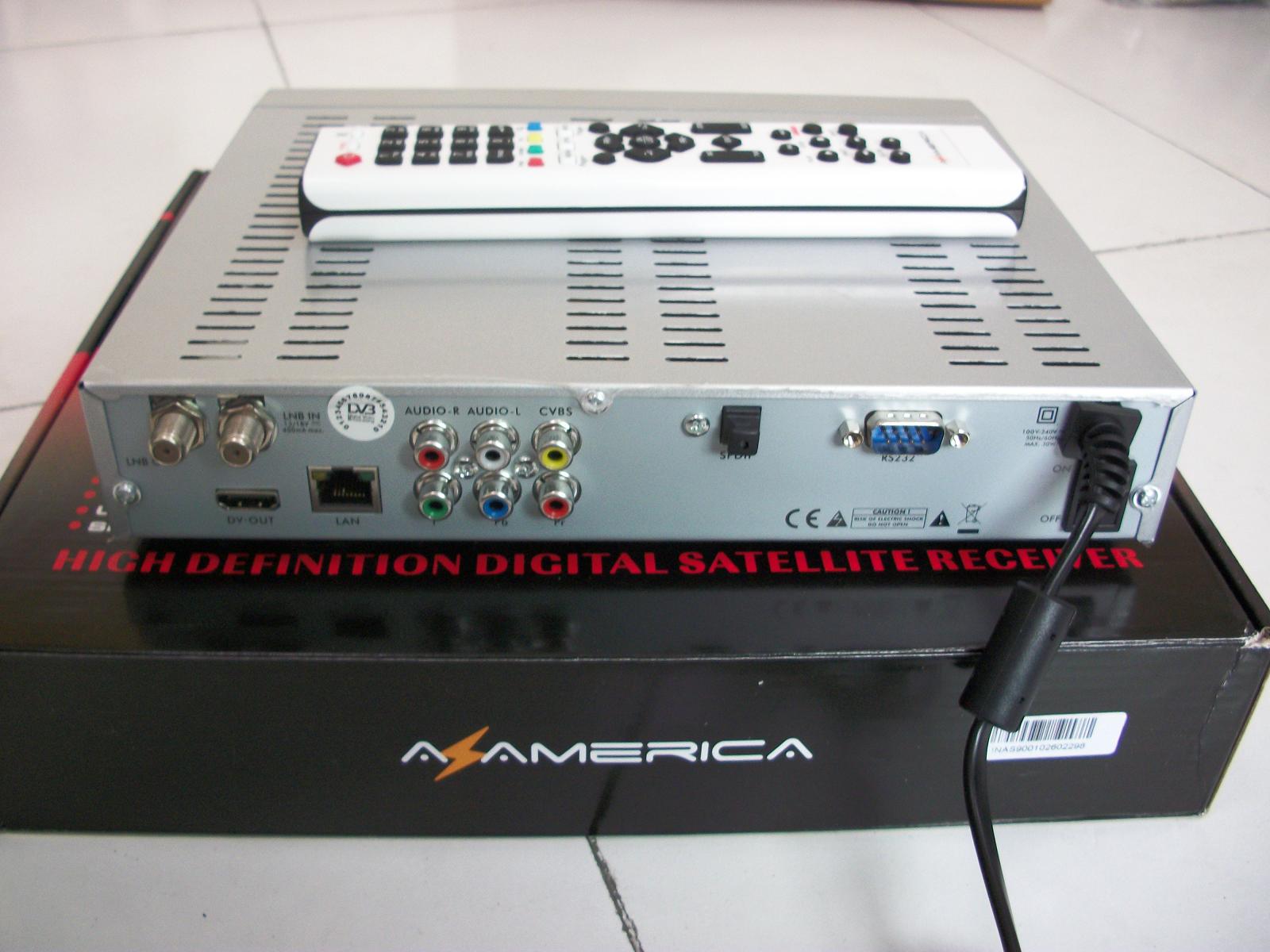

Como esas fotos son un poco enredadas, aca encontre una foto de un decodificador X para que ven las conecciones traseras porque las del ejemplo tiene conectores SCART o EUROCONECTORES que se usan en europa.
La historia es asi....

anteas

1 - Del LNB que está en la antena tiramos un caxial hasta la entrada del decoder que dice "LNB in "
2 - Conectar los cables AV desde el deco a la TV.
3 - Poner la TV en modo AV1 o AV2 o el que sea.

basicamente la coneccion es esa.


Herramientas Imprescindibles


Las herramientas imprescindibles a la hora de capturar un satélite son las siguientes:

Localización aproximada del satélite a partir del punto exacto donde instalamos la antena, para esto usaremos la herramienta a continuacion, que utiliza tecnología de presicion de google es muy buena.
Lo primero a hacer es arrastrar el icono hasta el lugar donde instalarenos la antena
ubicar nuestra azotea o patio en el google maps , y seleccionar el satélite de nuestra preferencia para lo cual la herramienta trazara una linea verde casi precisa de hacia donde tenemos que apuntar nuestra antena.

http://www.dishpointer.com/

Comprobar la pisada: para comprobar la pisada del satélite podemos utilizar la herramienta http://www.satbeams.com el cual nos marcara también con tecnología google maps el poder de la pisada y nos recomendara el diámetro de disco.

Regulacion gruesa de la antena y skew, para poder calcular bien el skew (giro del lnb sobre la antena) para nuestra zona solo deberemos posicionar lo como nos indica la siguiente herramienta http://www.satlex.net/es/azel_calc.html el cual con solo indicarle nuestra ubicación y el satélite que queremos apuntar tendremos toda la info necesaria para hacer skew,

SatFinder: es muy recomendable utilizar un satfinder ya que es de mucha ayuda, en mi caso los 2 primeros satélites que capture no poseía este elemento, pero por suerte los az América poseen uno propio llamado "bepeer", en mi caso munido del deco y un tv de 5 pulgadas logre capturar el Hispasat, de la forma que se indica en este video.






link: http://www.youtube.com/watch?v=1-acppompL8


En el caso de que tengamos el sat finder es mas sencillo





link: http://www.youtube.com/watch?v=vY-OPGrb6EU


LyngSat (info sobre los satélites)

http://www.lyngsat.com/





Conversion de LNB CIRCULAR Sharp DE D*T*V LATINO A LINEAL (avanzado)


El datos del LNB son: LNB TYPE: STANDARD / SINGLE - LNB LO FREQ: 10500


Información útil para usuarios de Antenas FTA

glosario

satelitales

FTA

anteas

Información útil para usuarios de Antenas FTA

glosario

satelitales

FTA

anteas

Información útil para usuarios de Antenas FTA

glosario

Terminada la conversion, se podrá usar el LNB para recibir señales de satelites lineales como el Galaxy18 o el Amazonas.
Al instalarlo se le debe dar el skew correspondiente como a cualquier lineal.

NOTA: YA CONVERTIDO A LINEAL NO HAY MANERA DE REGRESARLO A CIRCULAR


Manuales de l apágina del fabricante:

Manual del S-800 en español - http://www.az-america.com/descargas/manuales/Manual_en_espanol_S800.zip
Manual del S-806 en español - http://www.az-america.com/descargas/manuales/Manual_en_espanol_S806.zip
Manual del S-807 en español - http://www.az-america.com/descargas/manuales/s807_espa.zip
Manual del S-808 en español - http://www.az-america.com/descargas/manuales/s808_espanol.zip
Manual del S-809 en español - http://www.az-america.com/descargas/manuales/s809_espanol.zip
Manual del S-810 en español - http://www.az-america.com/descargas/manuales/Manual_en_espanol_S810.zip
Manual del S-810b en español - http://www.az-america.com/descargas/manuales/Manual_en_espanol_S810b.zip
Manual del S-812 en español - http://www.az-america.com/descargas/manuales/S812_espanol.zip

Tabla de Comparación de Modelos

satelitales


Explorador de Satélites

http://www.exploradoresdesatelites.com/listadecanais/


Glosario de Terminos


TP: “Transpondedor” un Transpondedor es un dispositivo electrónico generalmente ubicado en el satélite que se encarga de recibir una señal en una frecuencia proveniente de la tierra (en KU generalmente entre 13 y 14 ghz) la amplifica y reenvía en una frecuencia mas baja (en KU entre 10.5 a 12.5 ghz), generalmente en u satélite moderno podemos encontrar hasta 70 de estos dispositivos tanto en KU, C y Ka

SR: “SimbolRate” significa el ancho de banda en Mhz disponible en un TP, mientras mas grande mas cantidad de información y por supuesto mas canales

DVB: Digital Video Broadcasting - estándar europeo de la TV digital. Fue desarrollado después de ATSC americano, con la intención de ampliar la competitividad. Su uso principal es la transmisión de programas múltiples en un canal solo.

DVB-S/S2: es un sistema que permite incrementar la capacidad de transmisión de datos y televisión digital a través de un satélite UH11 usando el formato MPEG2. La estructura permite mezclar en una misma trama un gran número de servicios de video, audio y datos.

Footprint: “Pisada de cobertura satelital” es la indicación del alcance y potencia de una señal de satélite, se denomina footprint positivo a la zona geográfica en donde llegan las señales emitidas por las antenas del satélite.

Ku-Band: La banda Ku ("Kurz-unten band" es una porción del espectro electromagnético en el rango de las microondas que va de los 12 a los 18 GHz.
La banda Ku se usa principalmente en las comunicaciones satelitales, siendo la televisión uno de sus principales usos. Esta banda se divide en diferentes segmentos que cambian por regiones geográficas de acuerdo a la ITU.

América: La mayoría del continente americano se encuentra dentro de la Región 2 de la ITU; donde los 11.7 a 12.2 GHz (LOF 10.750 GHz) están asignados a los satélites de servicios fijos. Hay más de 22 satélites de este tipo orbitando sobre Norteamérica, cada uno con entre 12 y 24 transpondedores de 20 a 120 W cada uno, y que requieren de antenas de entre 0.8 y 1.4 m para una recepción clara.
El segmento de los 12.2 a los 12.7 GHz (LOF 11.250 GHz) se asigna a los satélites de servicios de broad casting. Estos satélites cuentan con entre 16 y 32 transpondedores de 27 MHz de ancho de banda con una potencia de entre 100 y 240 watts, permitiendo el uso de antenas tan pequeñas como de 45 cm.
Europa y África. Los segmentos en esas regiones se representan por la Región ITU 1 y se tratan de las bandas de 11.45 a 11.7 y 12.5 a 12.75 GHz, utilizadas para servicios satelitales fijos, con una banda de subida de los 14 a los 14.5 GHz.
En Europa, se usan de los 10.7 a los 12.75 GHz en la banda Ku para servicios de Broad casting, como SES Astra.
Las señales de banda Ku pueden ser afectadas por la absorción por lluvia. En el caso de la recepción de TV, sólo la lluvia pesada (mayor a 100 Mm/h) tendrá efectos que pueda notar el usuario.

C-Band: La Banda-C es un rango del espectro electromagnético de las microondas que comprende frecuencias de entre 3,7 y 4,2 GHz y desde 5,9 hasta 6,4 GHz. Fue el primer rango de frecuencia utilizado en transmisiones satelitales. Básicamente el satélite actúa como repetidor, recibiendo las señales en la parte alta de la banda y reemitiéndolas hacia la Tierra en la banda baja, con una diferencia de frecuencia de 2.225 MHz. Normalmente se usa polarización circular, para duplicar el número de servicios sobre la misma frecuencia. Ya que el diámetro de una antena debe ser proporcional a la longitud de onda de la onda que recibe, la Banda-C exige antenas mayores que las de la Banda Ku. Aunque esto no es un problema mayor para instalaciones permanentes, los platos de Banda-C imponen limitaciones para camiones SNG (Sáteline News Gathering, camiones diseñados y equipados para enviar una señal a un satélite). Comparado con la Banda-Ku, la Banda-C es más confiable bajo condiciones adversas, principalmente lluvia fuerte y granizo. Al mismo tiempo, las frecuencias de Banda-C están más congestionadas y son más vulnerables hacia interferencia terrestre.

HDTV (High Definition Television): Televisión de alta definición. HDTV se refiere normalmente a los formatos 1080i o 720p. El formato 1080i consiste en 1080 líneas de resolución de escaneo entrelazado, mientras que el formato 720p se refiere a 720 líneas de resolución en escaneo progresivo.

H.264: Un nuevo tipo de codificación basada en MPEG-4, conocida como AVC (Advanced Video Coding). El formato MPEG-4 contiene diversos tipos de codificación, denominados subconjuntos o capas, y el H.264 es la última capa estandarizada de MPEG-4.

MPEG: Moving Pictures Experts Group, es la designación para un grupo de estándares de codificación de audio y vídeo acordado por MPEG (grupo de expertos en imágenes en movimiento).

MPEG-2: es similar a MPEG-1, pero también proporciona soporte para vídeo entrelazado (el formato utilizado por las televisiones.) MPEG-2 vídeo no está optimizado para bajas tasas de bits (menores que 1 Mbit/s), pero supera en desempeño a MPEG-1 a 3 Mbit/s y superiores.
Un descodificador que cumple con el estándar MPEG-2 deberá ser capaz de reproducir MPEG-1.
MPEG-2 soporta varios formatos de audio, incluyendo MPEG-2 AAC.

HDMI: Un tipo de conexión/estándar digital de alta velocidad para transmitir multimedia. Se usa principalmente para conectar componentes que puedan manejar alta definición.

DVI: Digital Visual Interface (Interfaz visual digital). Interfaz de video estándar diseñada para maximizar la calidad visual de pantallas digitales. Transmite señal digital nativa, pudiendo también transmitir señal analógica, según el tipo de conector.

Firmware: es un bloque de instrucciones de programa para propósitos específicos, grabado en una memoria de tipo no volátil (ROM, EPROM, flash,...), que establece la lógica de más bajo nivel que controla los circuitos electrónicos de un dispositivo de cualquier tipo. Al estar integrado en la electrónica del dispositivo es en parte hardware, pero también es software, ya que proporciona lógica y se dispone en algún tipo de lenguaje de programación. Funcionalmente, el firmware es el intermediario (interfaz) entre las órdenes externas que recibe el dispositivo y su electrónica, ya que es el encargado de controlar a ésta última para ejecutar correctamente dichas órdenes externas. Encontramos firmware en memorias ROM de los sistemas de diversos dispositivos periféricos, como en monitores de video, unidades de disco, impresoras, etc., pero también en los propios microprocesadores, chips de memoria principal y en general en cualquier circuito integrado.
Muchos de los firmwares almacenados en ROM están protegidos por Derechos de Autor.

Loader: programa que utilizamos para cargar el archivo .Bin, .abs es el que carga el firmware en la eprom (hay uno para cada marca de receptores)

DUMP: El el nombre que da nuestros AZ al archivo copia de seguridad, Esta opción no es realmente una actualización, su función consiste en presentar una imagen de todos los módulos del firmware actual y escribir en la unidad flash como una copia de seguridad. Esta opción es muy interesante que desea guardar la lista de canales para cada actualización del firmware, es una descarga (de seguridad), actualiza el firmware y restaurar la lista de canales usando la opción userdb

Recovery: (Recuperación) cuando por diferentes motivos nuestro equipo tiene una falla en la escritura de la eprom, se utiliza el aquivo factory (fabrica) para recuperan nuestros equipos.

Bin (abs): es el archivo que descargamos y utilizamos para desencriptar señales en nuestros decodificadores. (Es el archivo que contiene el firmware para ser programado en la eprom de las cajas, con cada actualización se debe generar uno nuevo para mantener esta en funcionamiento)

JTAG: Consiste en una (en un conector interno sobre la placa madre de nuestro receptor) placa localizada bajo ciertos receptores con las conexiones soldadas al Chip

n@agra 2: es un complejo sistema de protección de señales por acceso condicional, hoy en DIA vulnerable debido a la posibilidad de emulación sobre muy variadas plataformas de software (Ali-sdk, Linux etc.) y de fácil obtención y volcado de sus ecm y emm)

FTA: “Free to air” se denominan FTA a las señales que se encuentran libres en el espectro satelital (sin encriptación) y que pueden ser recibidas por equipamiento compatible con DVB-S y DVB-S2, También se denomina al hobbie de experimentar con las capturas de estas señales), No confunda FTA con ver señales de pago, ejemplo Am-zon-s-, el 95% de este SAT son canales pagos, y ver estos canales no es FTA

LNB: “Low noise Block” Bloque de bajo ruido, Es el encargado de capturar la señal previamente concentrada en la parábola, procesarla y amplificarla para ser enviada vía el coaxial entre 950 a 2900 MHZ hacia el STB

Offset: No es de forma parabolica propiamente dicha. Su forma es una sección de un reflector paraboloide de forma oval. La superficie de la antena ya no es redonda, sino oval y asimétrica (elipse). El punto focal no está montado en el centro del plato, sino a un lado del mismo (offset). Así, la ventaja de esta tecnología es que la superficie de la antena ya no estará sombreada por el LNB (desde el punto de vista del satélite).

Diseqc: Conjunto de protocolos para comandos a distancia de equipos satelitales por lo cual se controlan diversos dispositivos (llaves, motores etc.)

Llave diseqc: Conmutador automático electrónico por comandos, permite conmutar electrónicamente entre un grupo de hasta 4 antenas por llave permitiéndonos con una simple llave tener hasta 4 antenas en un receptor.

Punto Focal: es el punto donde llegan todas las señales satelitales después de haber rebotado contra nuestras antenas o platos.
Platos, antenas, discos o reflectores: es el instrumento que usamos para captar las señales provenientes de los satélites.

Clones o clon: Aparatos que han sido modificados para convertirlos en una versión o marca diferente a la que han sido diseñados, también los hay hechos de fabrica, son copias baratas del original (cuidado si adquieres uno de estos)

Zip: es el formato en el cual esta comprimido el archivo

Caida, Apagon, Down : Usado para hacer a los dispositivos ilegales inoperables. De hecho éste es un comando transmitido en datastream para descubrir (colgar) cualquier dispositivo ilegal insertado al receptor y descomponerlo (desactivarlo). También puede reescribir el TSOP o EEPROM y causando que el receptor se vuelva inoperable. Se emiten ECM´S sin aviso previo.
(Nuestros AZ tienen bloqueado esta función OTA para evitar daños en el equipo)

Cable null MODEM: es el cable que usamos para descargar los archivos a nuestros decos, recibe ese nombre porque ha sido modificado en su configuración para tal efecto.
También conocido como RS 232 MODEM RX-TX) Cable cruzado bi. Direccional

Cable directo: es el mismo que el anterior, con la diferencia de que no ha sido modificado, lo usamos tal cual viene de la tienda para descargar archivos a nuestros decos. (NO FUNCIONAN LOS COMUNES)

Autoroll: es la opción que nos da un deco y tiene la habilidad de conseguir por sí mismo la llave pública que necesita del proveedor de servicios

IRD: (Receptor – Equipo Integrado) Recibe las señales emitidas por un satélite. El receptor tiene un demodulador integrado que hace posible recibir una señal áspera del satélite y transformarla en una señal compatible con un equipo de televisión.

EPG: Electronic Program Guide. Es la guía de programación de nuestras cajas, en la cual consultamos para ver el titulo de la película o evento que queremos ver.
VFD">
Display VFD: “vacuum fluorescent display” refiere a las pantallas fluorescentes de vacío. Consisten en una ampolla de vidrio que contiene uno o varios filamentos que actúan de cátodo, varios ánodos recubiertos de fósforo y una rejilla por carácter. Al polarizar positivamente los ánodos y las rejillas, los electrones emitidos por cátodo alcanzan un ánodo, que se ilumina. La figura 1 muestra la disposición de estos elementos. Los filamentos se suelen alimentar con corriente alterna, lo que evita que el VFD brille más por un extremo que por el otro. Dependiendo el modelo, funcionan con tensiones de alimentación de rejillas y ánodos a partir de 12V.
El diseño del display es muy flexible, pudiendo añadir símbolos y gráficos especiales para cada aplicación (Custom). El fósforo de los ánodos se puede teñir de verde, amarillo, rojo, azul, etc., con lo que se obtienen displays coloridos muy vistosos, de aplicación común en equipos de alta fidelidad y vídeo, fotocopiadoras, etc. También se utilizan en cajas registradoras y pequeños paneles informativos.

ECM: “ECM” significa Entitlement Control Message (comandos para tu tarjeta ). ECM's lo mandan por paquetes. Esos paquetes también los llaman Control Word (CW) y contienen la codificación de keys, ID's etc. que no hace falta para decodificar la señal. M.a.w. de ECM es una identificación del servicio de condiciones donde se puede utilizar ese servicio.
Los proveedores usan a menudo el fake ECM's para eliminar las tarjetas piratas, sin que las tarjetas originales lo noten.
En las Fixes de ecm de los proveedores también se puede mandar una anomalía en la señal que produce falla o cuelgue de cajas piratas para lo cual las cajas originales previamente recibió una actualización para soportar estas anomalías

EMM: significa entitlement management messages. El EMM's es para el uso de información que en el SAS se a programado siempre se envía a través de ECM. El EMM lleva la información sobre el abonado y sobre el estatus de abono que hemos contratado, se utiliza también para poder mandar la configuración correcta ó para el cambio de keys en keys.

PVR: Personal Video Recorder – un artificio d la tv digital, un grabador que puede tener una interface con el EPG y gravar automáticamente programas seleccionados.

STB: Set Top Boxes – dispositivos que pueden recibir los señales digitáis y los
decodificar para la televisión analógica y también pueden almacenar datos.

Vídeo por componentes: Sistema de vídeo que contiene tres señales separadas por color: rojo, verde y azul (red, green, blue, es decir RGB) o diferencias de chroma/color (YCbCr, YPbPr, YUV) en forma analógica o digital.

FEC: "Forward error correction" (correccion de errores hacia adelante).es un tipo de mecanismo de corrección de errores que permite su corrección en el receptor sin retransmisión de la información original. Se utiliza en sistemas sin retorno o sistemas en tiempo real donde no se puede esperar a la retransmisión para mostrar los datos, como es la TV satelital.



Polarizacion circular o lineal ????


Cual es la diferencia?

La diferencia en la claridad es un ejemplo de usar el LNB incorrecto (Casi -3dB o mitad del nivel de la señal)

La polarización Circular y Lineal se refiere a las características de la onda de radio que es transmitida por el satélite
hacia su LNB.

La polarización circular refiere a una onda de radio en cual la señal rota de forma espiral.
Este espiral puede rotar en dirección a la derecha ("R"ight-hand) o en dirección a la izquierda ("L"eft-hand).

Los siguientes satelites que se miran en Norte America estan transmitiendo con una señal de polarizacion circular (DSS) ej.:

EchoStar 3 at 61.5°W
Nimiq 2 at 82.0°W
Nimiq 1 at 91.0°W
EchoStar 8/10 at 110.0°W
EchoStar 7 at 119.0°W
EchoStar 1/2 at 148.0°W
etc

Vamos hablar de polarizacion Lineal

La polarización linear refiere a una onda de señal de radio que rota en una sola direccion, ej.:

AMC 5 at 79.0°W
AMC 9 at 83.0°W
AMC 1 at 103.0°W - LyngSat
AMC 2 at 85.0°W - LyngSat
EchoStar 9 @121.0°W
etc

Mirando esta pagina http://www.lyngsat.com/ , debajo de la columna marcada "Freq. Tp" vas a encontrar una de las siguientes letras designadas en distintos satelites:

"V" = vertical (=polarizacion lineal)
"H" = horizontal (=polarizacion lineal)
"R" = right-hand (=polarizacion circular)
"L" = left-hand (=polarizacion circular)

Lo que le pasa al receptor cuando se trata de usar un LNB Lineal para recibir polarizacion circular o viseversa.
Se perdera alrededor de 50% de señal!

Con esta información podras determinar qué tipo de LNB necesitarás para cada satélite.

* Si necesitas un LNB de polarizacion circular busca las palabras que la describen como el "DSS" o "DBS" o la "circular"
o la combinación de estos términos.

* Si necesitas un LNB de polarizacion lineal busca las palabras que lo describen como "FSS" o "FTA" o "lineal" o "Banda Ku"
o una combinación de estos términos (FYI: Todos los LNB Universal son LNBs lineal).





Pasos para recuperar Todos Los Modelos AZamerica en caso de mal upgrade
:

1) Descargar loader para recovery del modelo a recuperar

2) Descargar factory bin Todos los modelos desde : http://www.az-america.com/descargas/firmware/

3) Descomprima en una carpeta los archivos que están dentro del loader (Muy importante para que conecte)

4) Conectar por rs 232 cable null con el receiver en "OFF" desde el switch trasero

5) Abrir el software loader , elegir el factory.bin y dar connect

6) encender el equipo y esperar a que la carga termine.

7) Nuevamente le damos siguiente, y esperar a que el proceso de grabación en flash culmine

8) Damos En Botón Finalizar y solo Falta Update


imagenes:

3) Descomprima en una carpeta los archivos que están dentro del loader (Muy importante para que conecte)

FTAanteasInformación útil para usuarios de Antenas FTA


4) Conectar por rs 232 cable null con el receiver en "OFF" desde el switch trasero

glosario

5) Abrir el software loader,Chequear puerto COM libre, elegir el factory.bin y dar Next

satelitalesFTA

6) encender el equipo y esperar a que la carga llegue a 100%.

anteas

7) Nuevamente le damos Next, y esperar a que el proceso de grabación en flash culmine

Información útil para usuarios de Antenas FTA

8) Damos En Botón Finalizar y solo Falta Update


suerte



Dejen puntines y continuará....
