Operando como arma de apoyo a la fuerza, posee dos funciones básicas entre las que diversifica su potencial operativo según la tarea específica a desempeñar, y dos tipos de unidades según su estructura operativa, siendo estas, respectivamente: Artillería de Campaña y Artillería Antiaérea, Grupos y Baterías.

Artillería de Campaña: su función principal es la de conducir y ejecutar los fuegos sobre aquellos blancos de superficie que impidan, interfieran y/o amenacen el cumplimiento de la misión de la fuerza apoyada. Dentro de las funciones de apoyo ya enunciadas, se suman las de obtener y proporcionar la adquisición de blancos, (a fin de proveer al fuego de cobertura del contingente principal), e intervenir en la elaboración de cartas de contaminación, predicción de lluvia radiactiva y registros e informes de explosiones nucleares. El armamento principalmente utilizado por la artillería de Campaña consiste en cañones, obuses, morteros y proyectiles autopropulsados tierra - tierra

artilleria argentina

citer

VCA PALMARIA (155mm) Cantidad:17 Origen: Argentina


El Vehículo de Combate de Artillería (TAM VCA) fue fabricado por TAMSE (Tanque Argentino Mediano Sociedad del Estado), durante la época de la dictadura militar en Argentina; y fue una forma local de dotar al ejército local con un cañon de artillería autopropulsado, ante el embargo internacional que vivió la nación para ese periodo.

Utiliza un chasis del proyecto TAP (Tanque Argentino Pesado), de 40 toneladas y 7 ruedas de rodadura; derivado del Tanque Argentino Mediano, y una torreta y un cañón de calibre 155 mm Palmaria italiano en sus primeras versiones, y luego construidos localmente. Posee un equipo de comunicaciones vehicular SEM 180 y 193, el cual posibilita la comunicación por voz (dentro y fuera del vehículo), aunque también opera en forma digital. Opera, además, un sistema de tiro integrado para la artillería de campaña denominado "TRUENO", el cual lo capacita para dirigir el tiro de artillería en forma automatizada , lo que le permite la dispersión en el terreno a batir un mismo blanco junto con otras piezas dificultando el fuego enemigo de contrabatería aun con radar ya que esta siendo atacado desde distintas direcciones .
Para completar las capacidades del sistema, digamos que cada vehículo está dotado de un navegador satelital de última generación.

EL VCA es la pieza de artilleria movil mas moderna y poderosa de sudamderica

Armamento:
-Arma principal 155 milímetros
-Largo del arma principal 39 calibres
-Ametralladoras 1 x 7.62 milímetros
-Peso del proyectil 43.5 kilogramos
-Alcance de disparo máximo 24.7 - 30 kilómetros
-Índice del fuego máximo 6 RPM
-Alcance de elevación - 5 a + 70 grados
-Rango de travesía 360 grados
Carga de munición:
-Arma principal 30 municiones
-Ametralladoras 1000 - 2000 cartuchos


120mm

tam vclc

oto melara

105mm

cp-30

caliv















75mm

vca palmaria

AMX Mk F3 (155 mm) Cantidad: 24 Origen: Francia


El Mk F3 es el obús autopropulsado de 155 mm. más pequeño y ligero jamás construido, y debido a su reducido tamaño y su bajo costo ha sido fácil exportarlo a otros países. Construido a partir de un AMX-13 modificado

tam vca palmaria

amx mk f3

m-101

m-114

m114

oto melara m-56

81 mm

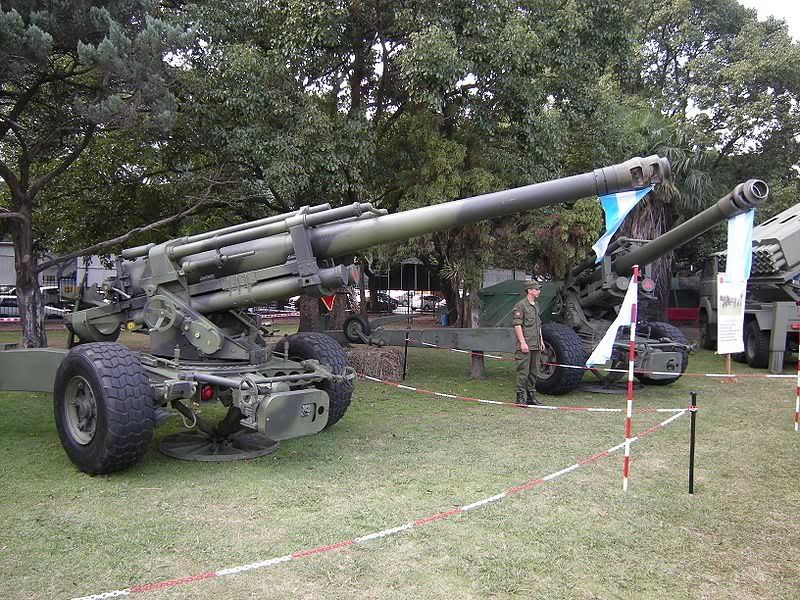

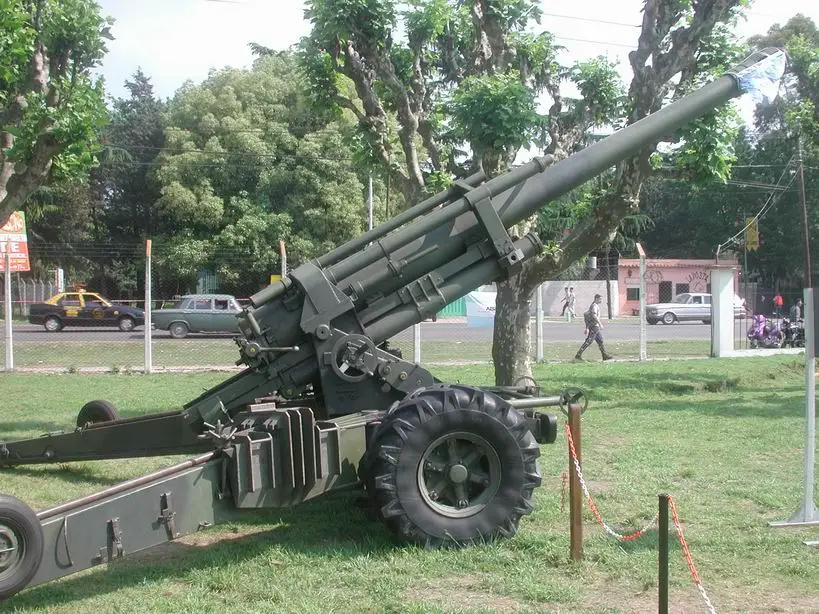

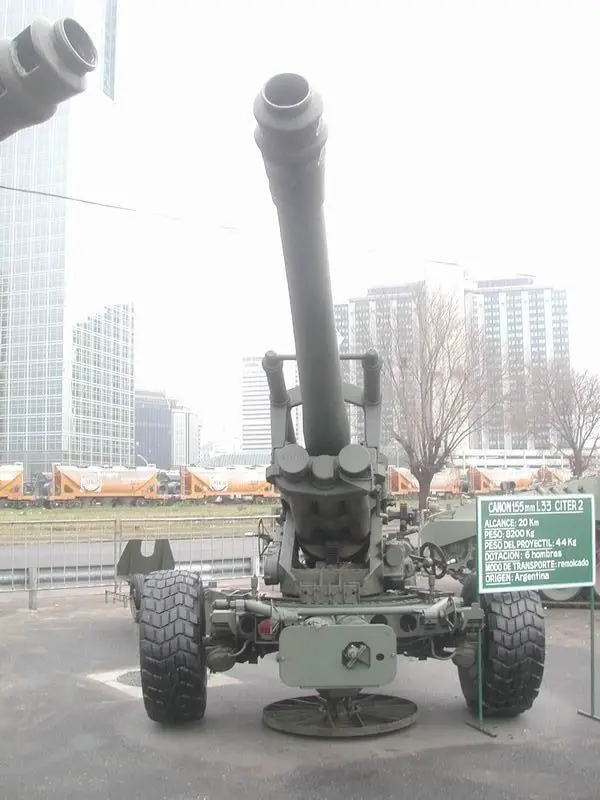

CITER L33 (155 mm) Cantidad: 109 Origen: Argentina


El Cañón de 155 mm. L 33 Modelo Argentino es un cañón de artillería de campaña desarrollado en Argentina para y en servicio con el Ejército Argentino y el Ejercito Croata.

Algunas piezas del Modelo 77 fueron utilizadas durante la Guerra de las Malvinas, las cuales fueron aerotransportadas en las últimas semanas del conflicto a bordo de aviones C-130 de la Fuerza Aérea Argentina a fin de hacer fuego de contrabatería a los buques de la Royal Navy que cañoneaban las posiciones argentinas. Un total de 4 piezas fueron capturadas por los británicos.

Peso: 8.200 Kg.
Alcance: 20.000 m - 24.000 m con munición especial.
Modo de transporte: Remolcado
Tiempo de entrada en posición: 15 a 20 minutos
Peso del proyectil: 44 Kg.
Área eficazmente batida por un proyectil (en metros):
Frente: 50 - Profundidad: 30 - Radio: 360º

cala 30

155 mm

slam pampero

bofors l40 75mm

bofors l40

75 mm

ca�on argentino liviano















artilleria de campa�a

Artilleria de Campaña del Ejercito Argentino



OTO Melara M-56 (105 mm) Cantidad: 80 Origen: Italia


Empleado por el Ejército Argentino, fue diseñado en 1956 en Italia por la compañía OTO Melara como un arma de rápido despliegue, excepcionalmente ligera y no obstante con una aceptable potencia de fuego. Comenzó su fabricación en 1957.

ejercito argentino

tam

artilleria

Amx





























obus

cañon

Cañon Argentino Liviano CALIV 105L39 Proyecto 2011 - 2012 - 2013 Pedidos: 90 Para el Ejercito Argentino

cala


Se ha llegado al desarrollo del Cañón Liviano 105L39 CALIV, este como reemplazo de los Oto Melara M56, con un requerimiento de parte del Ejército Argentino de 90 piezas y 16 para la Infantería de Marina de la Armada Argentina. Dando un total de 106 unidades las cuales se estiman actualmente en un costo aproximado de 50 millones de dólares, lo que representa el 50% de la inversión requerida si se realizada una compra directa a un proveedor extranjero. Actualmente el Ministerio de Defensa ha asignado los fondos requeridos para su desarrollo para el año 2010, 2012 y 2013 mediante el Banco de Inversión Militar (BIM) y el Banco de Proyectos de Inversión Pública (BAPIN).

El CALIV contaría con estas características:

17km de alcance máximo (con la munición HEM1 actualmente utilizada por el Ejército Argentino)

19km de alcance máximo (con munición especial a desarrollarse localmente)

Con una cadencia máxima de 9DPM, media de 7DPM y sostenida de 5DPM teniendo su peso en aproximadamente 1.850kg.

Su longitud ,desplegado el mismo, seria de 7.6m y replegado de 4.95m, con una trocha de 2m, un despeje de 0.32m y la capacidad de elevación entre -3° y 67°.

Se trabajaría en incrementar su letalidad mediante la mejora de la fragmentación, mejorando también la resistencia estructural, aerodinámica y la estabilidad en trayectoria. Esta munición planeada sería comparable e incluso de mejores prestaciones a la EAB-68 de origen francés por distintas mejoras en su balística interior.

lanzacohetes


Post con la info completa: http://www.taringa.net/posts/info/11056312/Canon-Argentino-Liviano-CALIV-105L39.html


m101

155mm

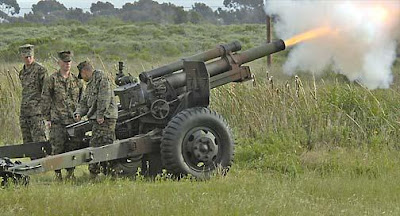

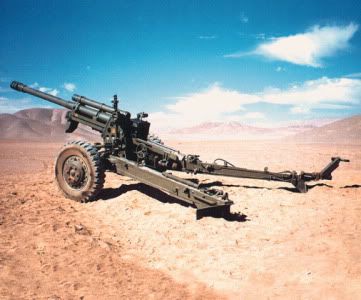

M-101 (105mm) Cantidad: 60 Origen: EE.UU


El Obús 105 mm M2A1, llamado también M101, es un obús de calibre 105 mm que fue utilizado por el Ejército de los Estados Unidos en todos los frentes durante la II Guerra Mundial. De complexión clásica y robusta, su único defecto era su gran peso. Sin embargo, era fácil de transportar, muy preciso y extremadamente fiable: el M2A1 se usa todavía en algunos ejércitos, incluido alguno de la OTAN, más de 50 años después del cese de la producción.

Calibre : 105 mm
Peso de la munición : 14,97 kg
Alcance máximo : 11 430 m
Cadencia de disparo : 15 disparos/min
Elevación : de -5° a 65°
Rotación : 46°
Peso : 1 934 kg
Longitud : 2 574 mm

bofors

artilleria argentina

citer

120mm

M-114 (155mm) Cantidad: 40 Origen: EE.UU


El obús M114 de 155 mm es el canón de arillería usado por los Estados Unidos en la II Guerra Mundial, entró en servicio en el año 1942.
Se produjeron alrededor de 6000 unidades, de las cuales, todavía queda alguna en servicio en ejercitos de numerosos países.

Distancia max: 15000 m
Peso del Obús: 43 kg
Velocidad: 564 m /secs
Equipo : 11 artilleros

tam vclc

oto melara

105mm

CALA 30 (155mm) Cantidad: 2 Origen: Argentina


El Cañón de 155 mm L 45 CALA 30 es un cañón de artillería de campaña de largo alcance desarrollado en Argentina para y en servicio con el Ejército Argentino.
Fue diseñado en las décadas de 1980-1990 por CITEFA como Cañón de artillería de largo alcance calibre 155 milímetros L45 CALA 30 a fin de suplementar (y eventualmente reemplazar) al Cañón de 155 mm L 33 Modelo Argentino en servicio con el Ejército Argentino.
Posee una UPA (unidad de potencia auxiliar) que le permite desplazamientos cortos a una velocidad de hasta 30 km/h.1
CITEFA desarrolló una versión mejorada, conocida como CALA 30/2, la cual incorpora mejoras basadas en las pruebas del primer prototipo. Esta versión fue probada en 1996, y se declaró un alcance máximo de 39 km utilizando munición especial EFRB-BB (Extended Range Full Bore – Base Bleed).

cp-30

caliv

75mm

vca palmaria

SLAM (Sistema de lanzadores múltiples) Pampero Cantidad: 4 Origen: Argentina


Características:

Calibre: 105 mm
Alcance: 10.200 m
Número de bocas: 16
Peso del proyectil: 30 kgs
Tipo de propulsor: Sólido
Dispersión: 68% de proyectiles en un área de 300 x 200
Montado sobre camion ligero UNIMOG

tam vca palmaria

amx mk f3

m-101

m-114

m114

CP-30 Cantidad: 12 Origen: Argentina

oto melara m-56


La Cohetera CP-30 es un desarrollo llevado adelante en forma conjunta con el Instituto de Investigaciones Científicas y Técnicas para la Defensa (CITEFA), y con personal y diversos medios de la Fuerza.

Se trata de un sistema de lanzacohetes múltiple de 30 kilómetros de alcance, modular, automatizado y con capacidad de desplazamiento rápido. Este sistema de armas se compone, a su vez, de tres módulos de nueve cohetes cada uno montados sobre un camión 6x6. Incorpora una computadora de tiro, un posicionador satelital, y un sistema automático de nivelación y de dirección del tiro.

A fines del año 2006 se efectuó la Revisión Crítica de Diseño (CEPE) y la Tabla de Tiro con resultado positivo.
Entre las necesidades que originaron el proyecto se pueden mencionar:

- La incorporación de alcances superiores a los 30 kilómetros,
- La ejecución de un salto cualitativo en función de la capacidad de saturación por el fuego del campo de combate.
- El incremento de la potencia de fuego de las unidades de artillería de campaña, adecuando la organización mediante la reducción de las estructuras de apoyo.

Calibre: 127 mm
Numero de bocas: 27 (3 contenedores de 9 alvéolos c/u)
Cabeza de guerra: 18 kg TNT
Alcance: 33.000 m (algunas fuentes 37.000 m)
Versiones: sobre camion Fiat y remolcado

81 mm

cala 30

155 mm

slam pampero





























bofors l40 75mm

bofors l40

TAM VCLC Cantidad: 2 (prototipos) Origen: Argentina


El Vehículo de Combate Lanza Cohetes (TAM VCLC) es un lanzador múltiple de cohetes, desarrollado en base al chasis usado en el Tanque Argentino Mediano, y que se vió en paradas militares hasta hace pocos años. Forma parte de la familia de Vehículos TAM (Tanque Argentino Mediano) y es una de las variantes más recientes.

Porta un sistema de misiles de licencia israelí (de los sistemas LAR-160 y MAR-350), manufacturado en Argentina, que localmente se denomina deacuredo al calibre de cada uno de sus lanzaderas y misiles (de entre 160 a 350 mm de calibre); y utiliza proyectiles CAL-160 o CAL-350.

Chasis: VCLC TAM
Numero de bocas: 36 (2 contenedores individuales de 18 cohetes c/u)
Largo: 3310 mm
Peso: 110 kg
Carga belica: 50 kg
Alcance: 30.000 m.

75 mm

ca�on argentino liviano

artilleria de campa�a

Artilleria de Campaña del Ejercito Argentino

Bofors (75mm) L40 Mod. Argentino 1935 Cantidad: 71 Origen: Suecia


Bofors 75 L40 Mod. Argentino 1935. Este cañón se sigue utilizando básicamente porque aún existen importantes remanentes de munición.

ejercito argentino

tam

artilleria















Amx

obus

Mortero FM 81mm Liv Cantidad: 1100


DATOS TÉCNICOS:
CALIBRE:81
LONGITUD DEL TUBO: 1155 mm
LONGITUD TOTAL: 1255 mm
CADENCIA DE TIRO: 20 Tiros/minuto
MODALIDAD DE TIRO: Automático, Comandado y Seguro

cañon

cala

lanzacohetes

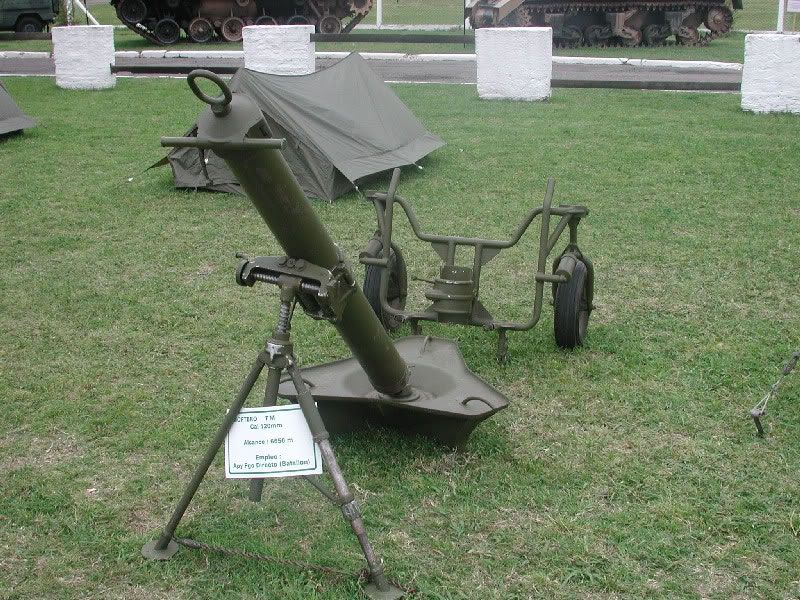

Mortero FM 120mm Liv Ref Cantidad: 440


DATOS TÉCNICOS:
CALIBRE :120 mm
LONGITUD DEL TUBO: 1500 mm
LONGITUD TOTAL TUBO CÑ : 1663 mm
CADENCIA DE TIRO: 20 Tiros/minuto
MODALIDAD DE TIRO: Automático, Comandado y Seguro

m101

155mm








bofors

artilleria argentina

Mortero FM 60mm Cantidad: 214



CALIBRE: 60,75+0,04 mm
LONGITUD DEL TUBO: 650 mm
LONGITUD TOTAL: 774,5 mm
CADENCIA DE TIRO: 20 Tiros/minuto
PRESION MAXIMA NORMAL EN EL TUBO: 400 Kg/cm²
MODALIDAD DE TIRO: Automático, Comandado y Seguro


citer

120mm

tam vclc
