COMOUSAR UN MULTIMETRO, TESTER O POLÍMETRO ANALOGICO
En estetutorial les enseñare a usar el multimetro analógico tomando como ejemplo el MF133


Como usar un multimetro, tester o polimetro analogico

En primer lugar debemos saber qué es lo que vamos amedir para así colocar el conmutador del multímetro en una posición u otra.
Principalmente podemos encontrar cuatro tipos demedición pero en el MF133 son cinco tipos de medición:

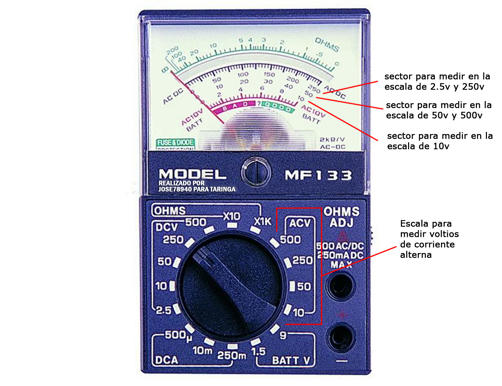

AC V  (alternative currents volts) para medicionesde tensiones en corriente alterna, expresada en voltios.
baterias
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=gfiladyp3d462f6&thumb=5

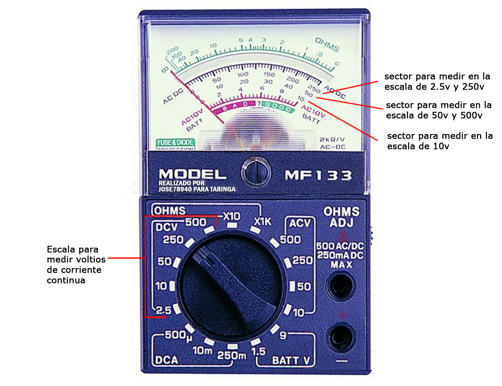

DC V (direct currents volts) para mediciones de tensiones de corrientecontinua, expresada en voltios.
tester
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=rtcchhl4ulkasm5&thumb=5

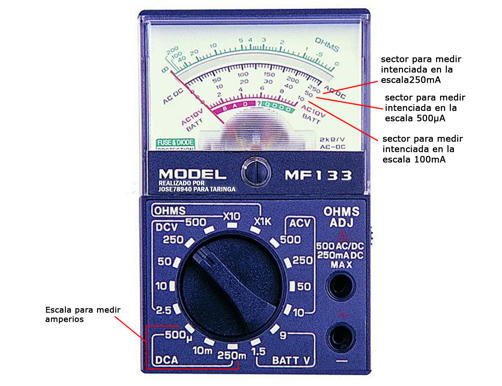

DC A (direct current amperes) para mediciones deintensidad en corriente continua, esta se suele expresar en estos aparatos enmiliamperios u otras medidas más pequeñas.
voltimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=uca1y2no1g9d5mg&thumb=5

Ohmios para mediciones de resistencia eléctrica y comprobacionesde continuidad de circuitos.
multimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=fvwtavnbmtegbq0&thumb=5

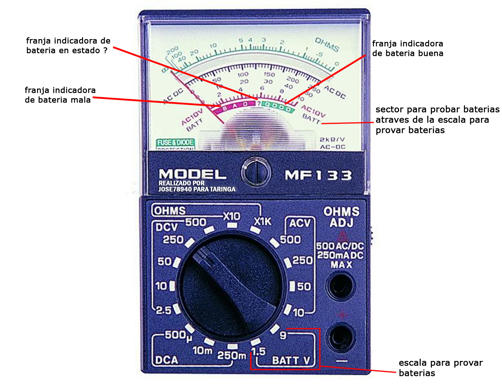

BATT V = (battery voltage) Voltaje de batería no todos los multimetrostienen esta función. Esta funvion es para mediciones de baterías ycomprobaciones de estado de las mismas
Ajuste
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=hosby4pczs4d9a1&thumb=5


Cada una de estas zonas dispone de una gama decalibres en la que debemos seleccionar la más alta para después ir reduciendo.Dependerá de la lectura que se obtenga para reducir a un rango inferior siempreque este lo admita en su escala. Cuando no sepamos la dimensión de lo que vamosa medir, siempre empezaremos por la más alta que admita el polímetro ya que sielegimos un rango inferior a la corriente que estamos midiendo se puede quemaralgún componente del multimetro, normalmente el fusible. Si esto sucede losustituiremos por uno exactamente idéntico al que hemos quitado.

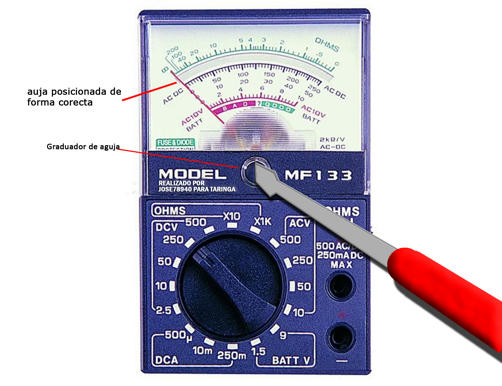

Para obtener una lectura lo más precisa posiblecuando utilicemos un multimetro analógico tendremos que graduar la aguja. Estose hace con el multimetro en reposo, sin que las puntas de prueba estén encontacto con tensión o incluso con el aparato desconectado (posición OFF.) Seactuará sobre un tornillo que lleva en el eje de giro de la aguja hasta lograrque esta se sitúe sobre el cero de la escala.


amperimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=p8lduawohukhjst&thumb=5

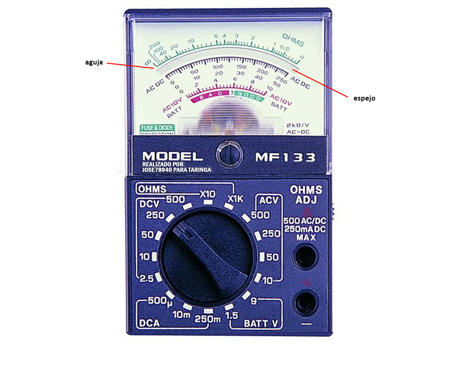

Los multimetro analógicos disponen de una franja enla escala de lectura que actúa como un espejo sobre el que se ve reflejada laaguja. Para lograr una lectura correcta se debe hacer coincidir la aguja sobrela imagen reflejada en este espejo.

polimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=hij6cmlghcc7fa5&thumb=5

Si al hacer una medición la aguja se mueve rápidohacia la derecha o en un multimetro digital aparece la señal de error,quitaremos enseguida las puntas para colocar el conmutador en una escalasuperior.

Medicionesde tensión: Tendremos especial atenciónpara no confundirnos cuando tratemos de medir tensión continua (DC V) y tensiónalterna (AC V) ya que nos dará lecturas incorrectas. Si ponemos el polímetropara medir tensión continua y la que aplicamos es alterna, la lectura será ceroen un polímetro digital y la aguja no se moverá en un analógico. Esto puedehacernos creer que el circuito que estamos midiendo no se encuentra bajotensión con el consiguiente peligro de recibir una descarga. En mediciones detensión alterna es indiferente la posición en que se coloquen las puntas deprueba pero en tensión continua conectaremos el cable rojo al positivo y elnegro al negativo. Al confundirnos en un multímetro digital marcará la lectura correctacon el signo (-) delante, en analógicos la aguja se desplazará hacia laizquierda no dando lectura alguna al salirse de la escala.

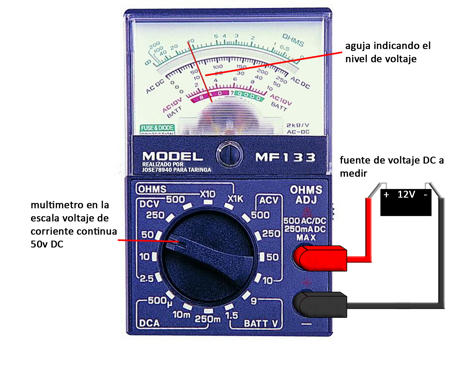

Ejemplo de medicion de corriente continua:
nalogico
link imagen tamaño completo:
http://www.mediafire.com/imageview.php?quickkey=1sgirlkqfi2ok23&thumb=5
Ejemplo de medicion de corriente alterna:
ohmetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=gfiladyp3d462f6&thumb=5

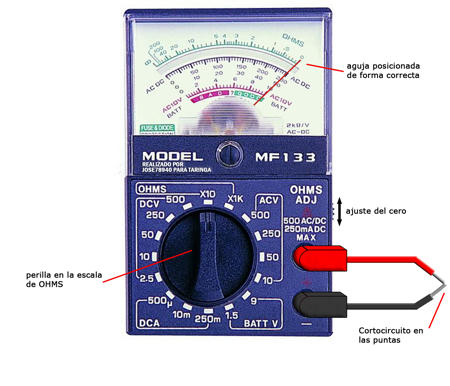

Medicionesde resistencias: Antes de hacer una medida de resistencia con un multímetro analógico conectaremos entre sí lasdos puntas de prueba (roja y negra) para después por medio de una resistenciavariable que disponen estos aparatos, regularla en el cero que se encuentra ala derecha de la escala. El otro extremo de la escala de ohmios encontraremosel símbolo infinito y las mediciones se harán de izquierda a derecha.
Como usar un multimetro, tester o polimetro analogico
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=79op2ruc55ed8df&thumb=5

Las mediciones de resistencias o las decontinuidad las haremos con el circuito o componente a medir libre de tensión.

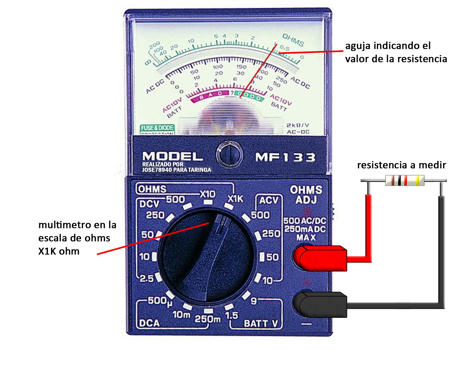

Ejemplo de medicion de resistencias:
baterias
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=nd59rvn1anrrt3q&thumb=5

Para hacer pruebas de continuidad el  procedimiento es el mismo que para medir resistencias.Para saber por ejemplo si un cable tiene continuidad o está cortado,colocaremos una punta en cada extremo del cable y con el polímetro en ohmioscomprobaremos que ofrece poca resistencia o muy pocos ohmios.

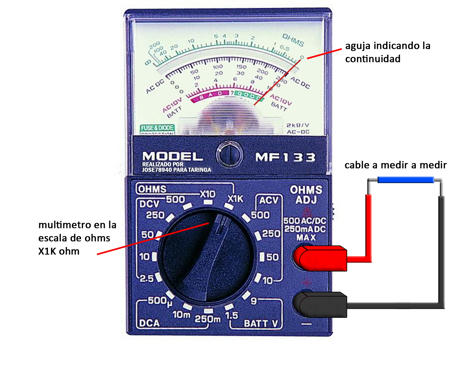

Ejemplo de medicion de continuidad cable bueno:
tester
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=g07ano1ivubovvz&thumb=5
Ejemplo de medicion de continuidad cable malo:
voltimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=hgzybshkt7c8ptu&thumb=5

Medicionesde intensidad:
Elproceso para medir intensidades es algo más complicado, puesto que en lugar demedirse en paralelo, se mide en serie con el circuito en cuestión. Por esto,para medir intensidades tendremos que abrir el circuito, es decir, desconectar algún cablepara intercalar el multimetroen medio, con el propósito de que la intensidad circule por dentro del multimetro.
Una veztengamos el circuito abierto y el multimetrobien configurado, procederemos a cerrar el circuito usando para ello el multimetro, es decir, colocaremoscada punta del multimetro en cada uno de los dos extremos del circuito abiertoque tenemos. Con ello se cerrará el circuito y la intensidad circulará por elinterior del multímetro para ser leída.

Prueba de baterías: parahacer pruebas de baterías se posiciona el multimetro en la escala BATT V. sivas a medir pilas de 1.5v se posiciona el multimetro en la escala BATT V 1.5v osi vas a medir baterías de 9v se posiciona el multimetro en la escala BATT V9v. Luego se conectan los cables del multimetro a la batería o pila a medir esdecir el cable positivo (+) del multimetro con el conector positivo (+) de lapila o batería y el cable  negativo (-)del multimetro con el conector negativo (-) de la pila o batería. Luego deconectar los cables de multimetro a la pila o batería a medir el multimetromostrara si la batería o pila esta buena o mala a través de dos franjas una quetiene escrito BAD malo en ingles que indica si la aguja esta en ese nivel la bateríao pila esta mala y otra franja que tiene escrito GOOD bueno en ingle que indicasi la aguja esta en ese nivel la batería o pila esta buena
multimetro
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=hosby4pczs4d9a1&thumb=5

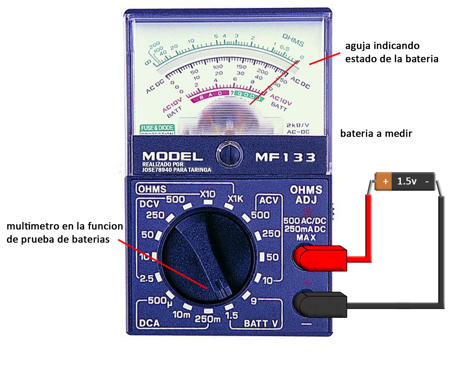

Ejemplode prueba de baterías:
Ajuste
link imagen tamaño completo: http://www.mediafire.com/imageview.php?quickkey=asy5f25ciiyyl4v&thumb=5



No dudesen comentar si tienes dudas referentes a la utilización del multimetro
