Luz intermitente con 555

Hola, aquí les traigo un proyecto de electrónica muy fácil para los que están empezando con esto de la electrónica:

Materiales:

- 1 CI555
- 2 resistencias de 1k
- 1 resistencia de 100 Ohm
- 1 capacitor de 1000 uf
- 1 capacitor de 0,01 uf
- 1 LED
- 1 batería de 9V


Procedimiento:

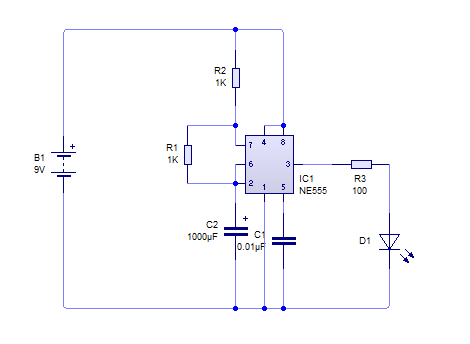

El circuito:
Luz intermitente con 555


antes que nada hay que tener en cuenta los pines del CI555:
Electrónica

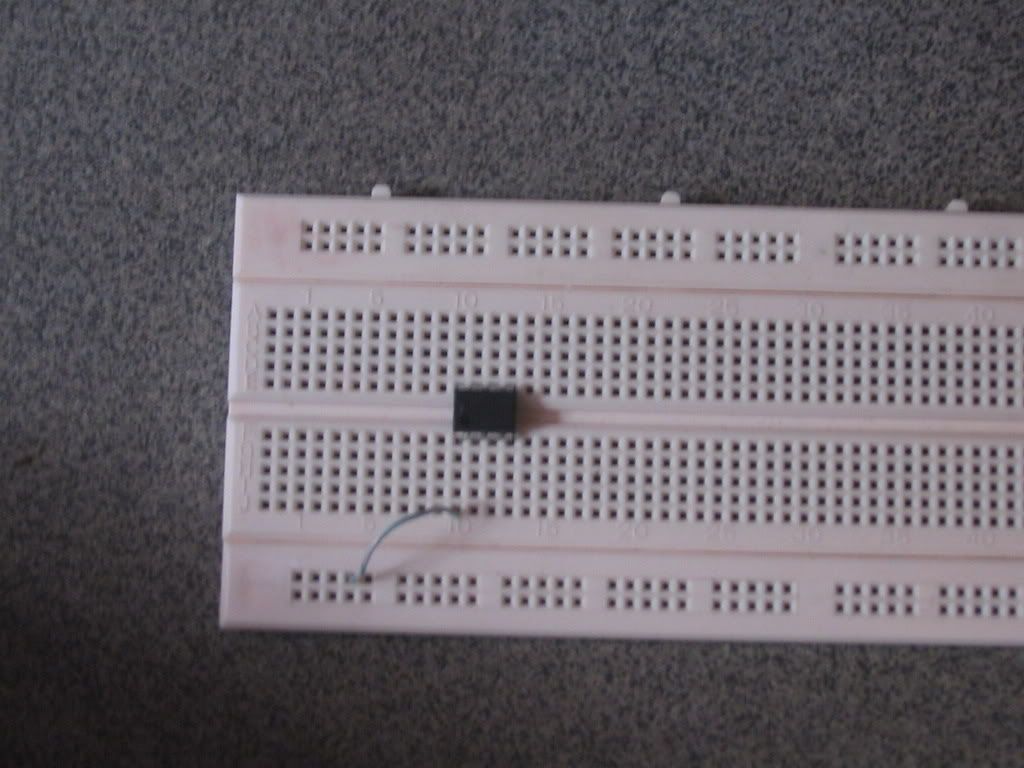

paso1:
conectar el pin 1 del CI555 a negativo
led

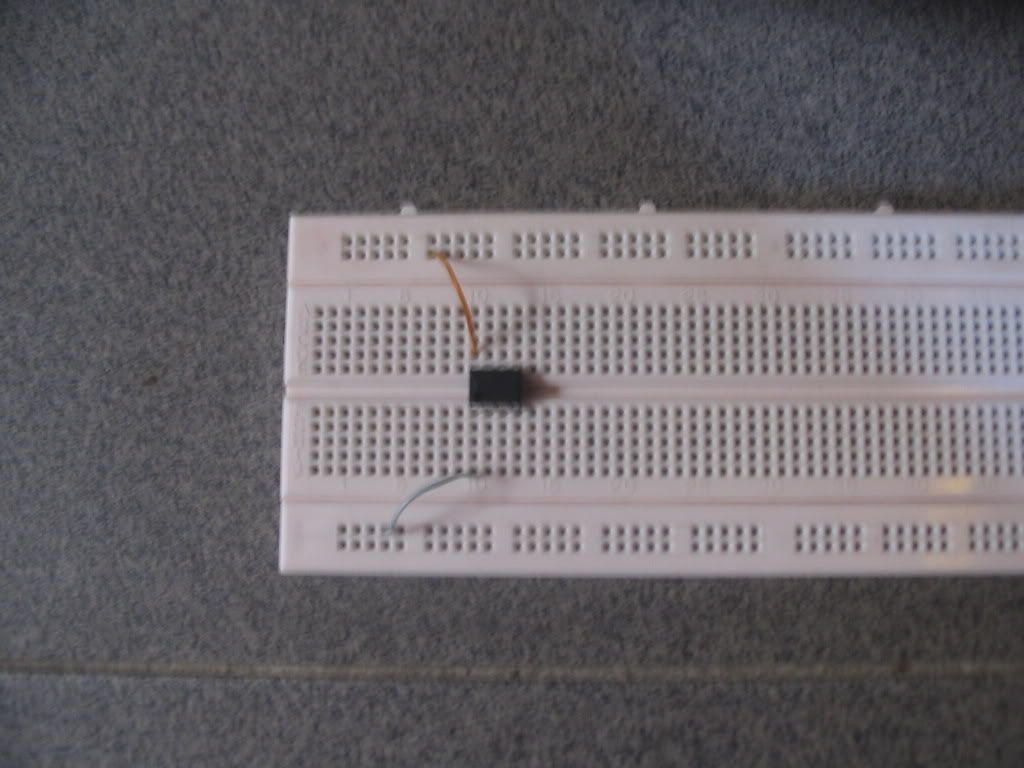

paso2:
conectar el pin 8 del 555 a positivo
proyectos

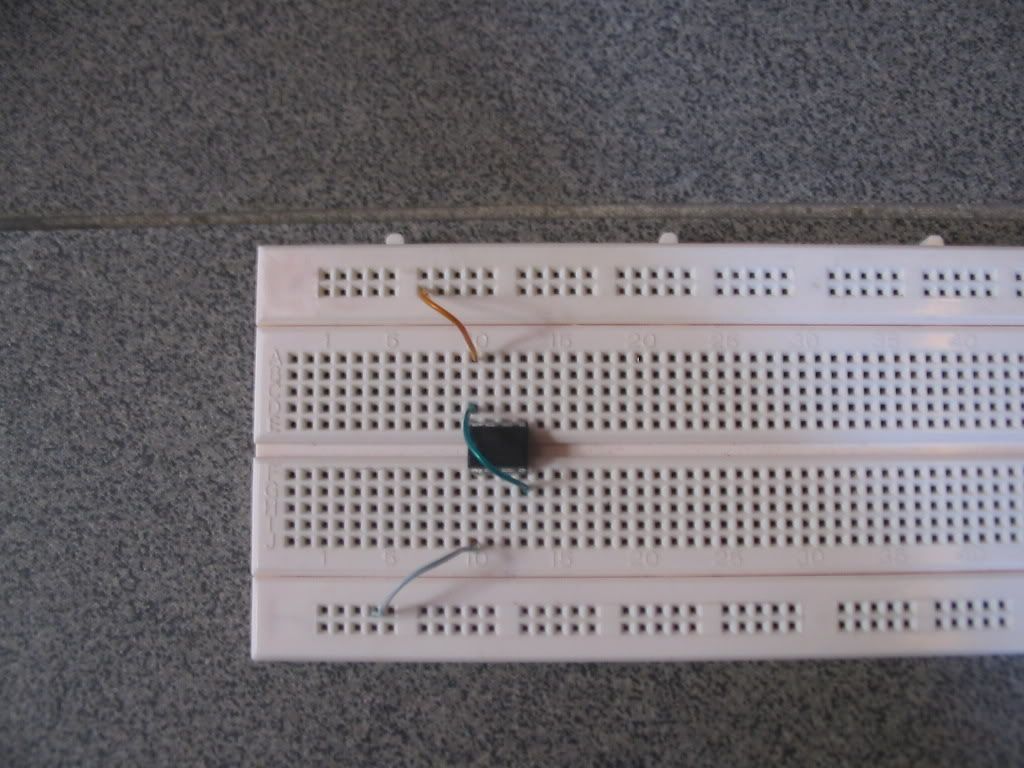

paso3:
conectar el pin 4 al pin 8
fácil

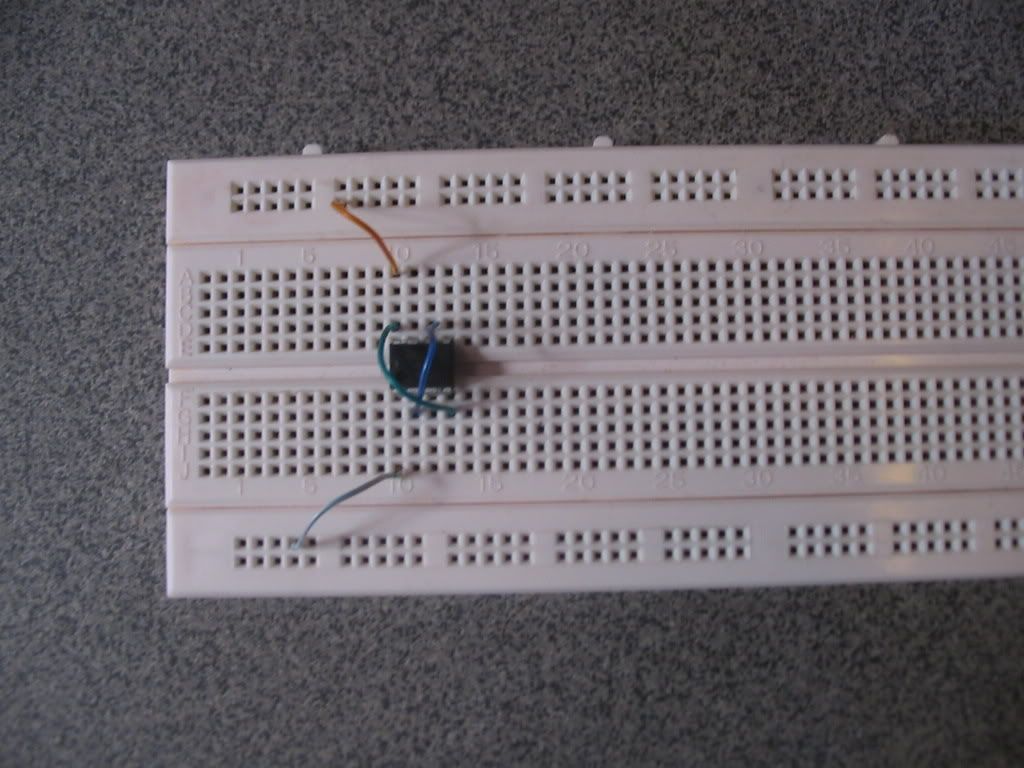

paso4:
conectar el pin 2 al pin 6
intermitente

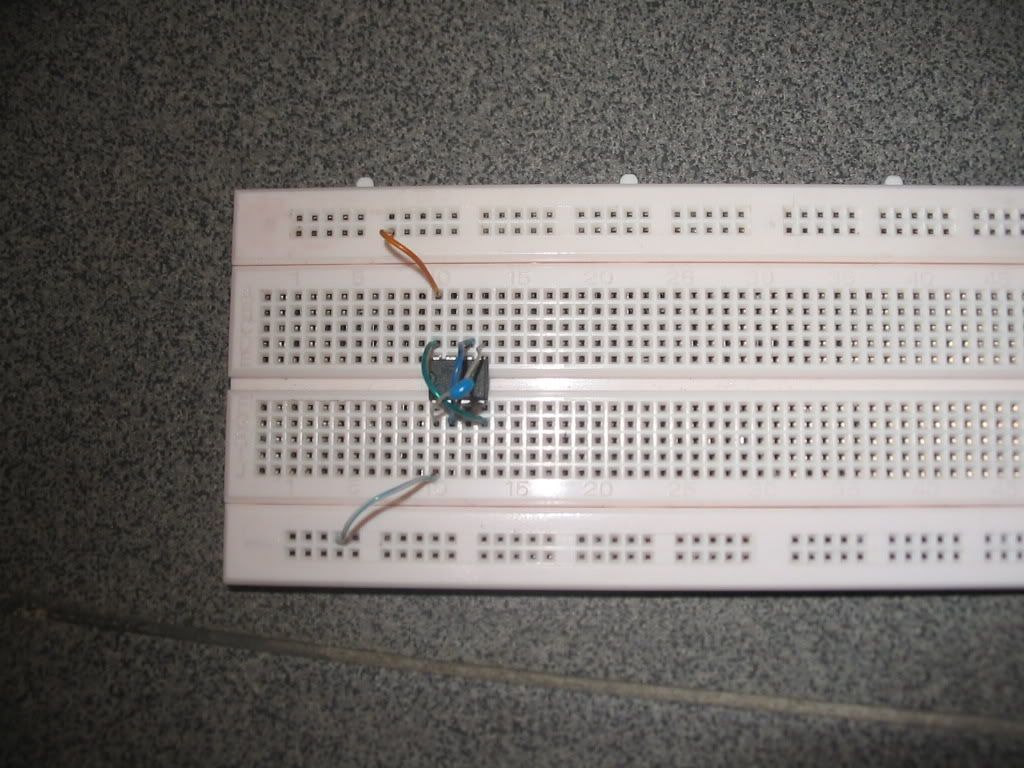

paso5:
conectar el capacitor de 0.01uf entre el pin 1 y el pin 5
ci555

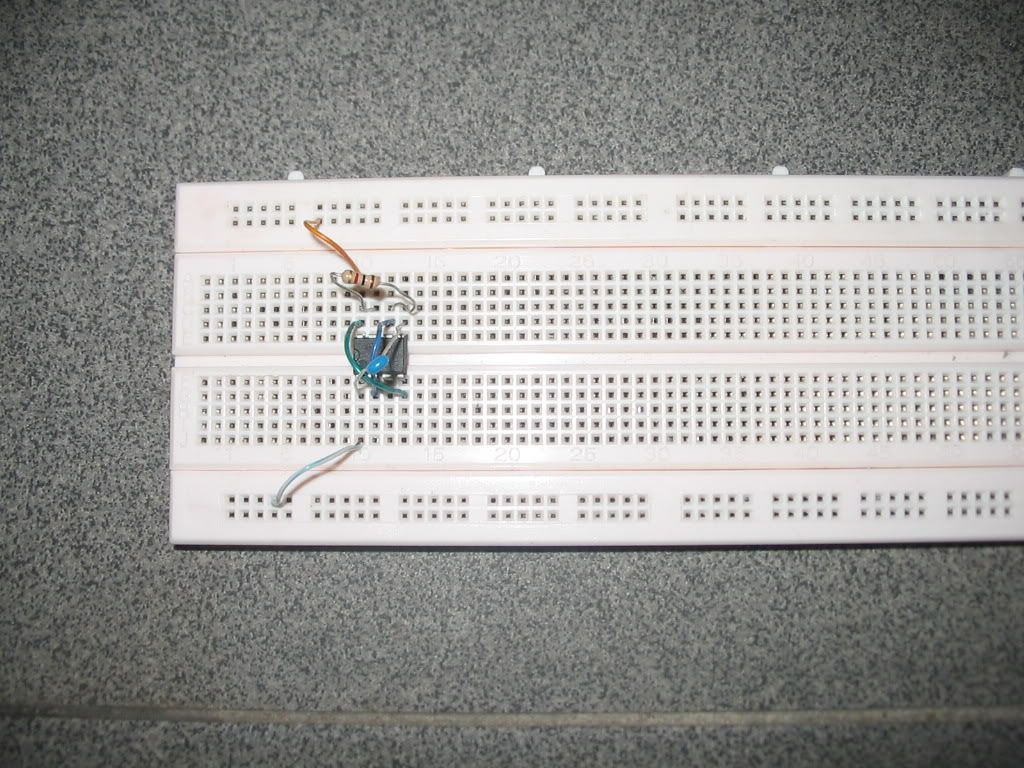

paso6:
conectar una de las resistencias de 1k entre el pin 6 y el pin 7
Luz intermitente con 555

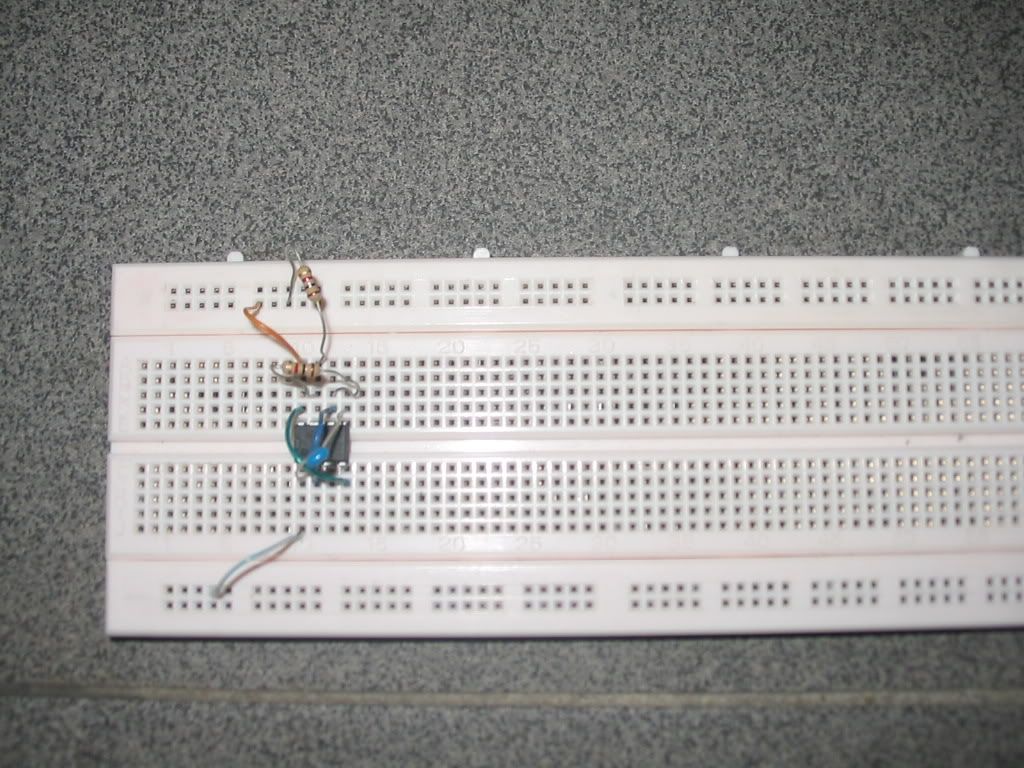

paso7:
conectar la otra resistencia de 1k entre el pin 7 y positivo
Electrónica

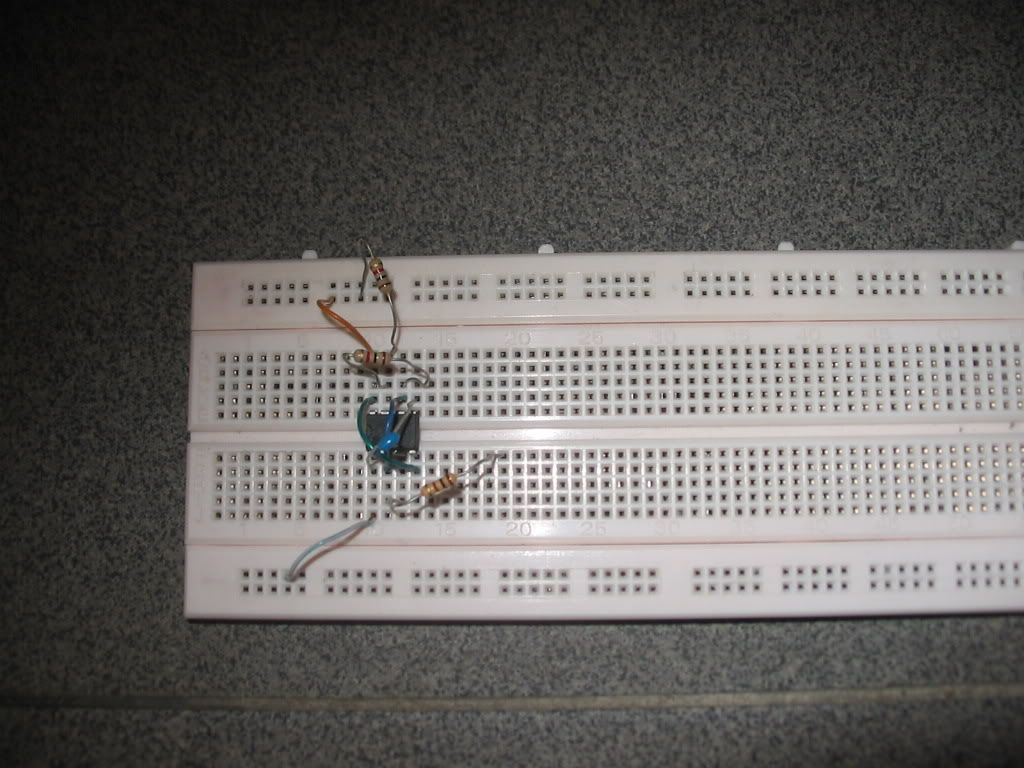

paso8:
conectar la resistencia de 100 Ohm entre el pin 3 y un espacio libre
led

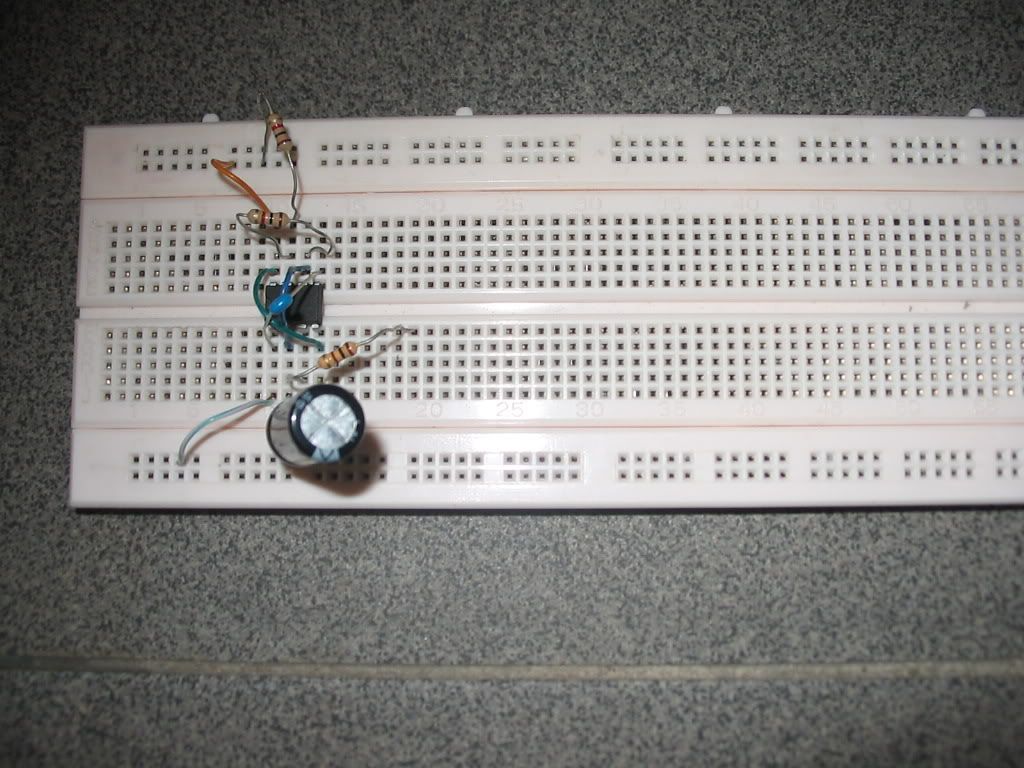

paso9:
conectar el capacitor de 1000 uf entre el pin 2 y negativo (verificar que la patita del lado del capacitor que esta marcado con un signo de menos vaya a negativo y el otro al pin 2 del 555)
proyectos

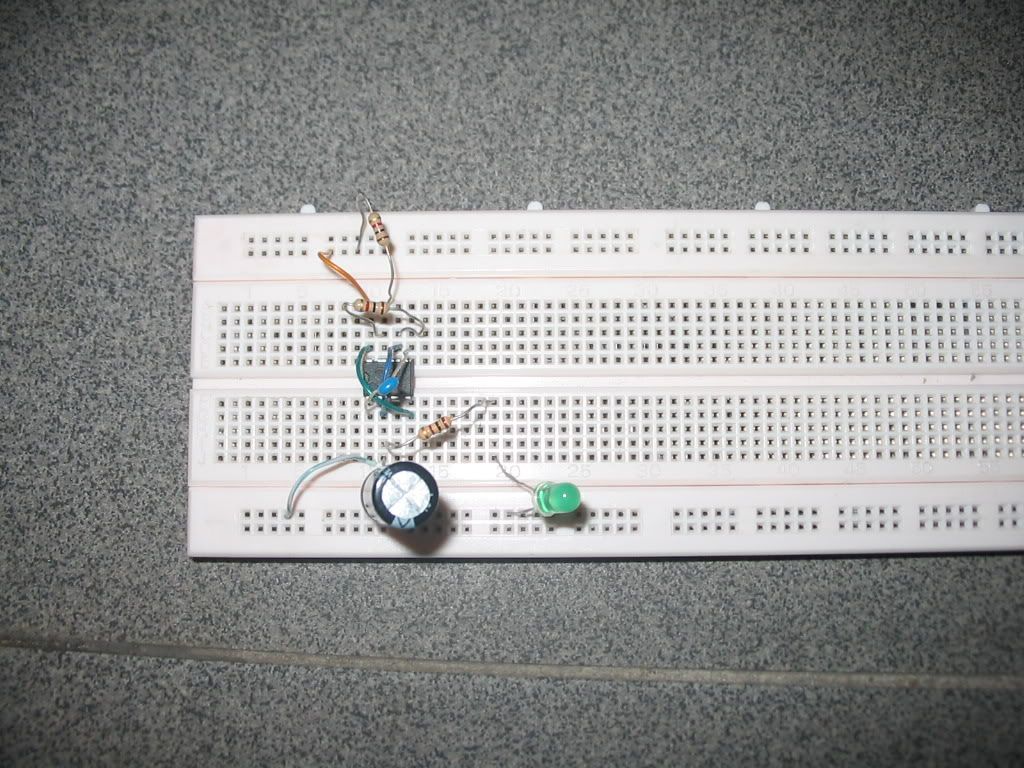

paso 10:
conectar el LED entre el lado de la resistencia que quedó libre y negativo (verificar que la patita larga del LED este conectada a la resistencia y la patita corta a negativo
fácil


Luego de hacer todos los pasos y verificar el circuito hay que conectarlo a la batería y a probarlo!!!!!!!!!!!!!!!!!!!!!!!!!

un video para que lo vean:

link: http://www.youtube.com/watch?v=14t6UOEXai4

intermitente

ci555
