ZR-160 Tester

Hola Taringueros!!!!!, bienvenidos a mi post . Aca les dejare una pequeña guia sobre como utilizar el Tester, en este caso el zr160.

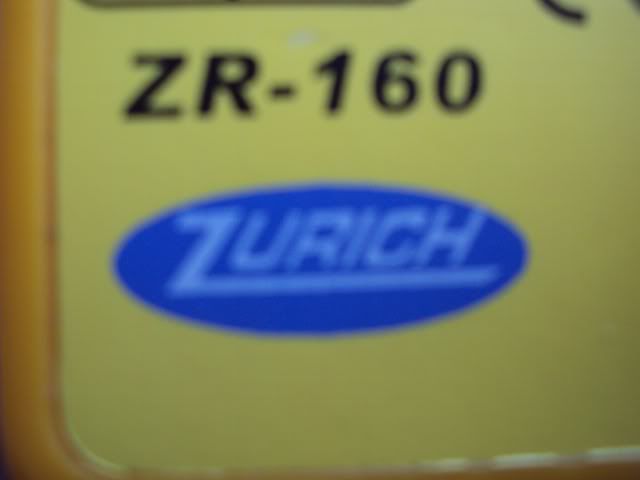

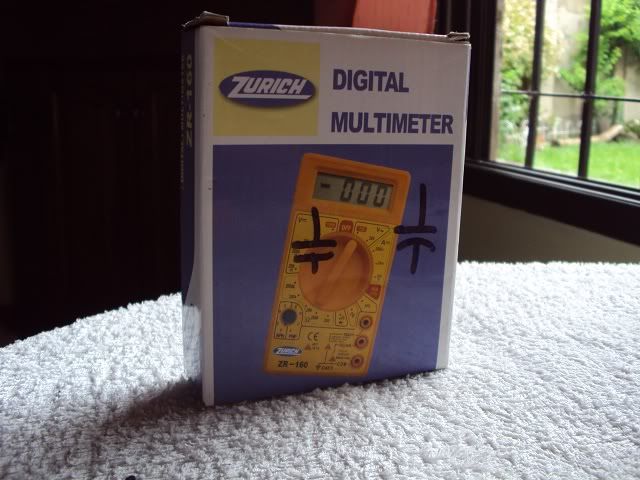

Bueno, aca les dejo la imagen de la caja para que vean cual utilizaremos...

resistencias

Ignoren las lineas negras xD

tester

Fuente de Enérgia


corriente

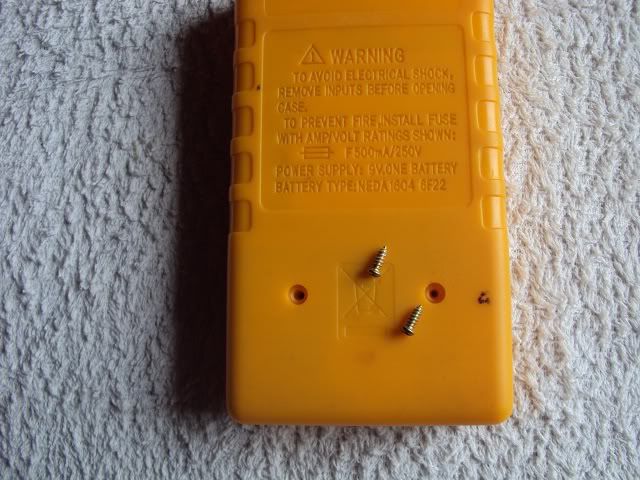

Abrimos cuidadosamente el Tester.

corriente continua

diodos

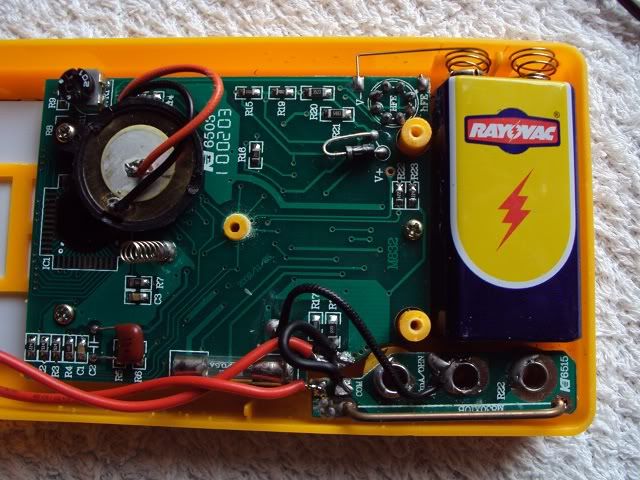

Insertamos la Bateria de 9V, recomiendo que sea de buena marca para una mejor fúncion.

zurich

Alterna

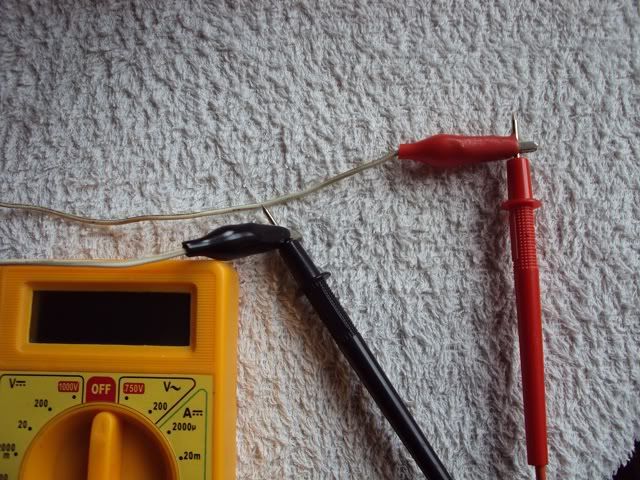

Una vez colocada la Bateria, procedemos a conectar el tester.

continua

amperaje

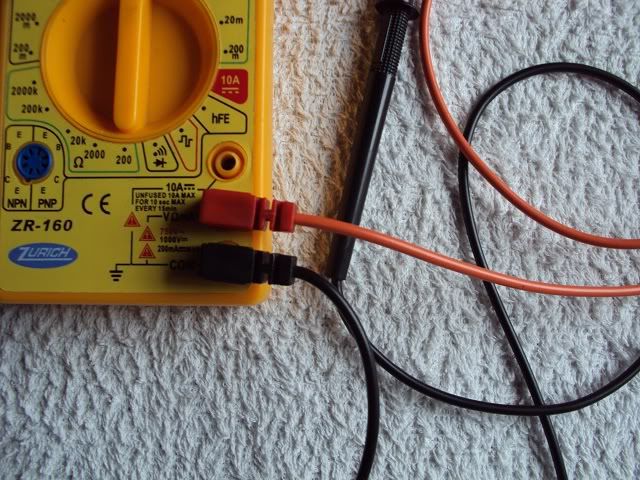

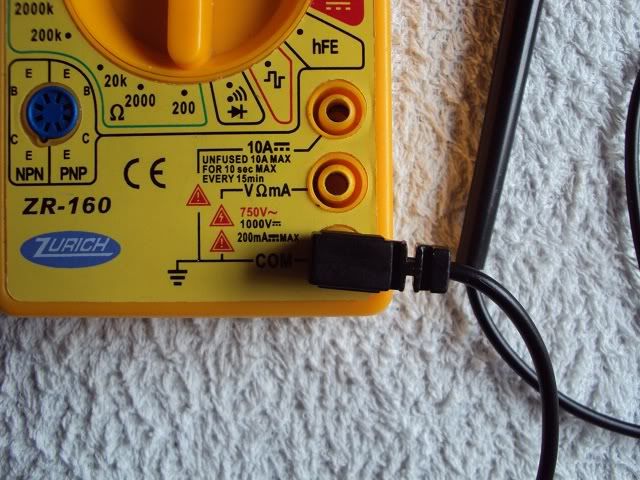

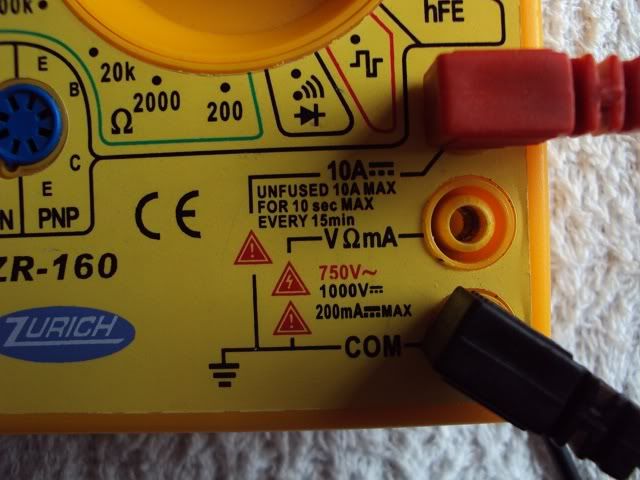

Colocamos el cable negro (Negativo -) en la ficha que dice COM.

digital multimeter

zr160

Despues, conectamos el cable rojo (Positivo+) en la ficha que dice VmA

zurich zr160

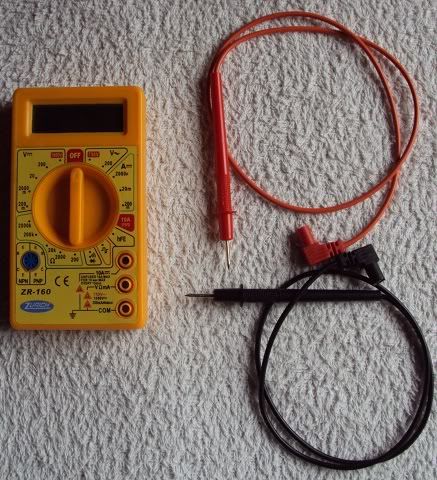

Una vez conectado, tenemos el tester listo para ser usado. Empezemos a usar sus funciones a continuacion.

Tenés un Tester, y no sabes usarlo? Entrá.

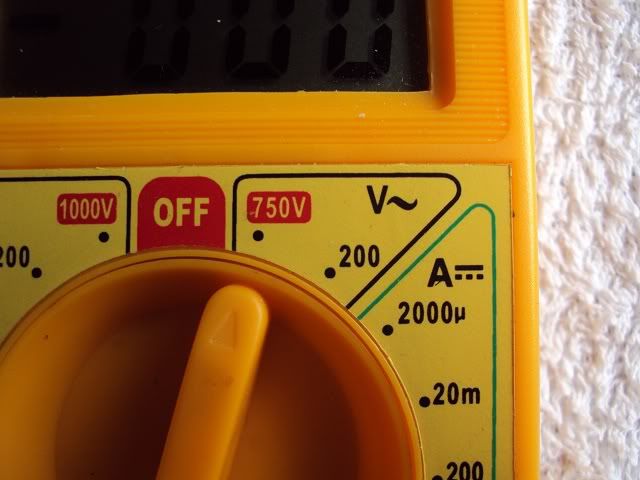

Colocamos la perilla del tester en la posicion de Corriente Continua (V---)

electronica.

resistencias

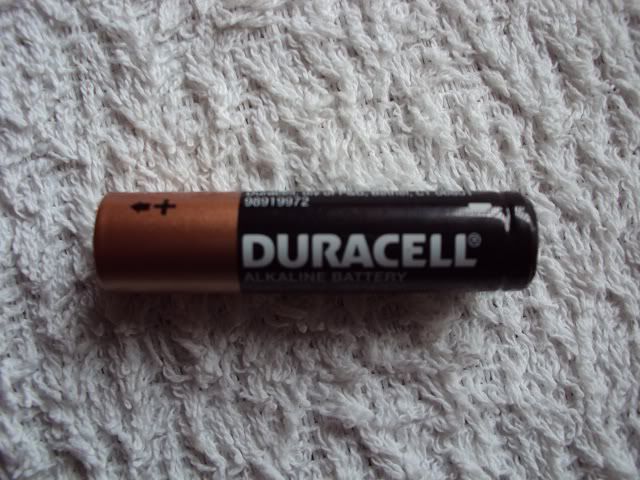

En este caso, colocamos la perilla en 20 Voltios, ya que mediremos una pila,

tester

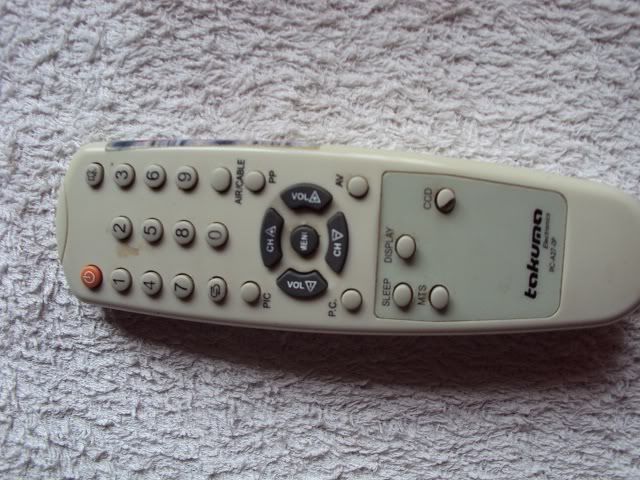

De mi control remoto xD

corriente

corriente continua

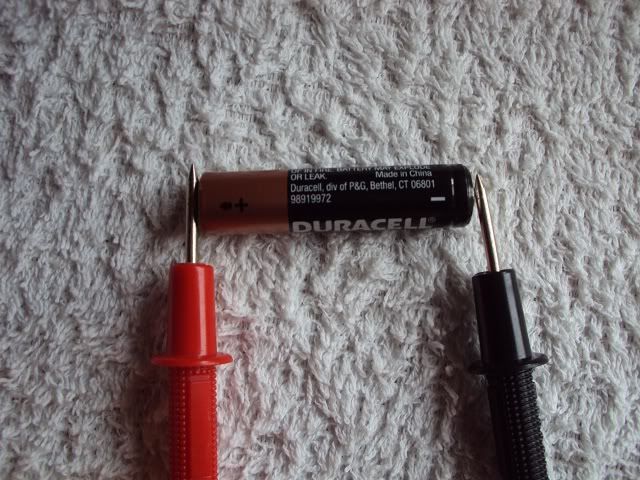

Colocamos el Cable Negro (-) en la parte negativa de la pila, y el cable Rojo (+) en la parte positiva de la pila.

diodos

zurich

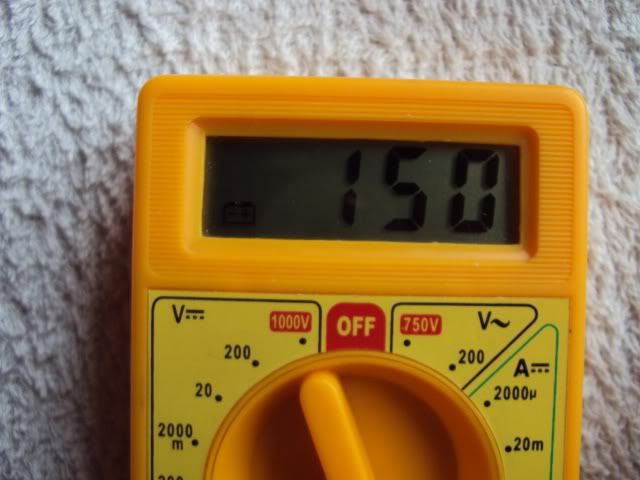

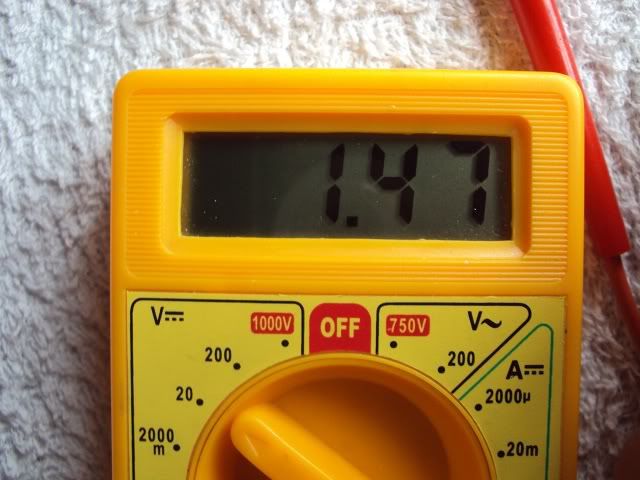

En la pantalla nos marcara la corriente que contiene la fuente que estamos midiendo, en este caso, una pila (1.5 V).

Alterna

continua

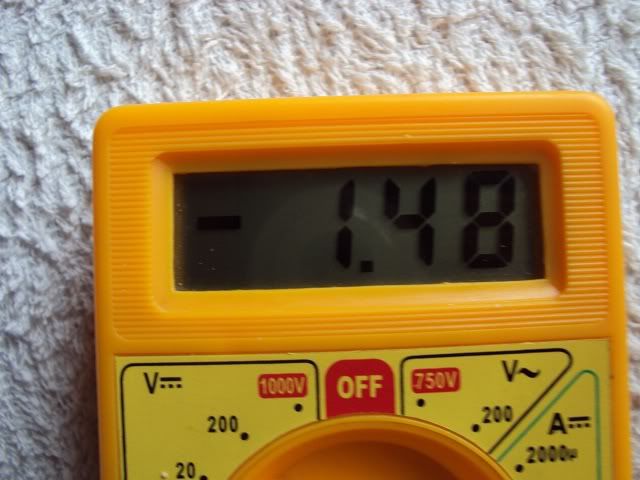

Si aparece un guion negativo como en esta foto en la parte izquierda de la pantalla del tester, es porque conectamos en los polos opuestos los cables.

amperaje

digital multimeter

Tambien podemos medir la corriente de una fuente como esta. Recordar que es corriente Continua.

zr160

zurich zr160

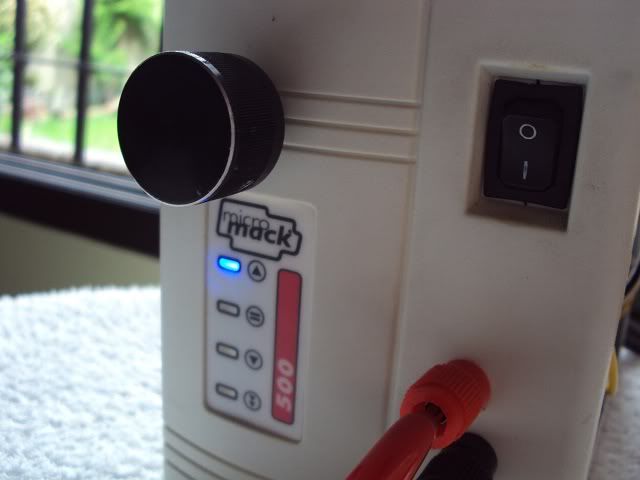

Colocamos los cables en los respectivos polos de la fuente, y con el regulador de la fuente vamos midiendo la corriente que necesitaremos para conectar un aparato y no excedernos del limite.

Tenés un Tester, y no sabes usarlo? Entrá.

electronica.

Ahora pasamos a medir Resistencias. en este caso como la resistencia que medire es grande, lo colocamos en 20K.

resistencias

tester

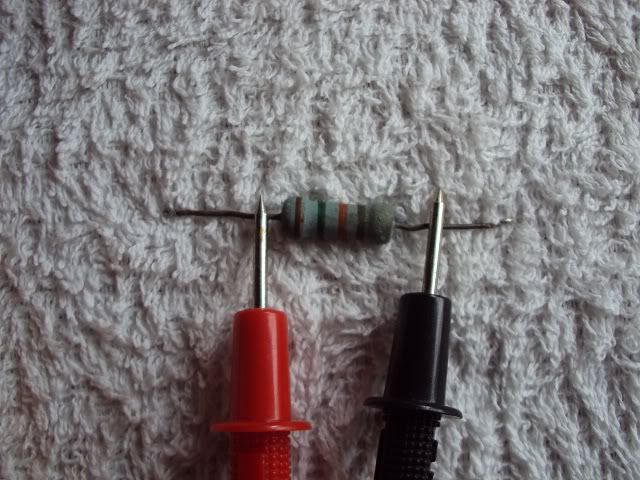

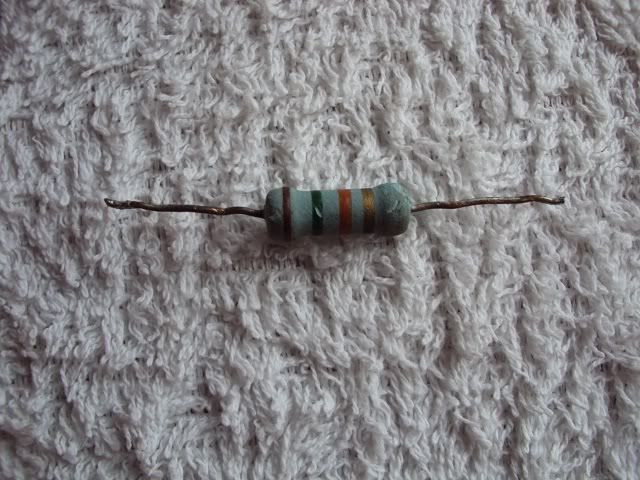

Resistencia que mediremos con el tester.

corriente

corriente continua

Colocamos los cables en cada extremo de la resistencia, y a continuacion nos marcara de cuantos ohms es.

diodos

zurich

Nos marca que la resistencia que estamos midiendo es de 15.15 ohms.

Alterna

continua

Ahora pasamos a medir Diodos.

amperaje

digital multimeter

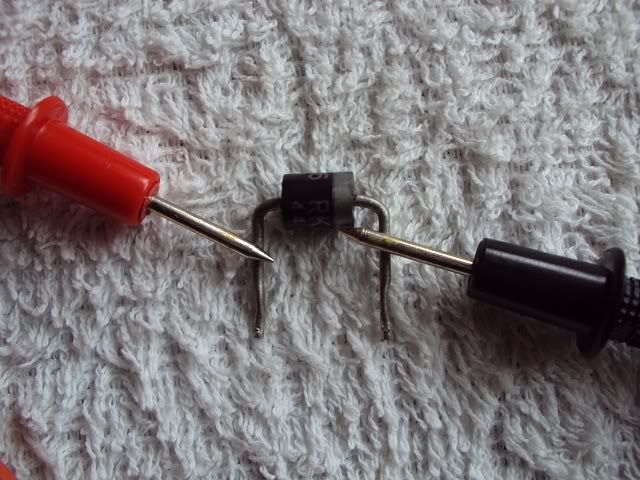

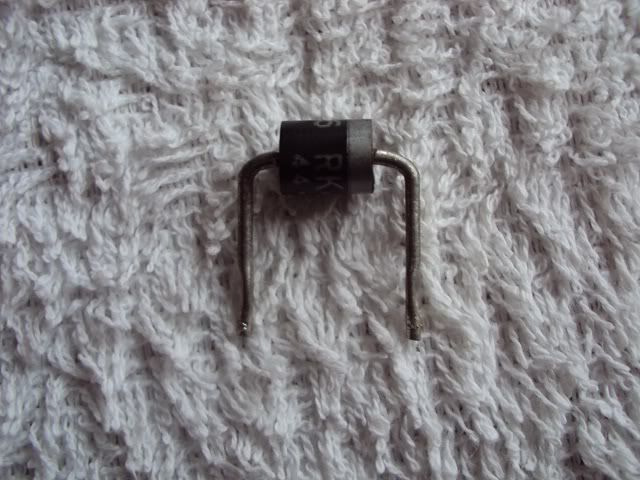

El diodo que utilizaremos.

zr160

zurich zr160

El extremo gris va con el cable negro, y el otro extremo va con el cable rojo.

Tenés un Tester, y no sabes usarlo? Entrá.

electronica.

Nos marca de cuanto es el diodo.

resistencias

tester

ATENCION ACA!!

Ahora, usaremos el Amperaje (el amperaje mide cuanta corriente SE GASTA) , para utilizar este amperaje (10A) haremos lo siguiente.

corriente

corriente continua

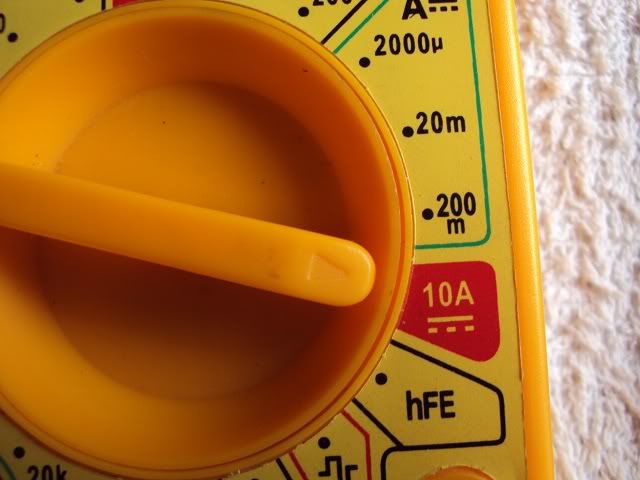

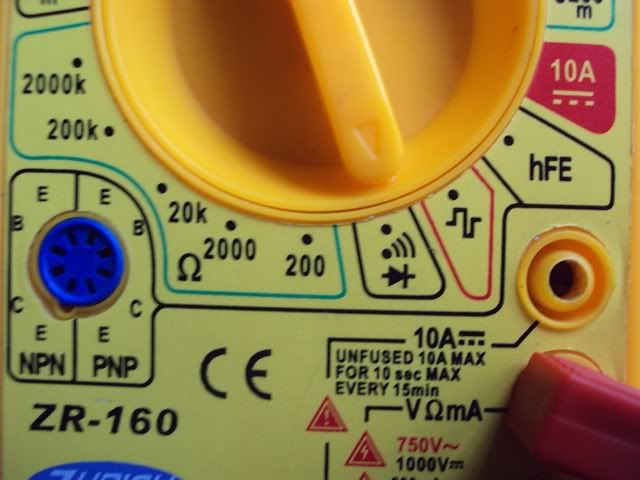

Colocaremos el cable rojo en la parte que dice 10A.

diodos

zurich

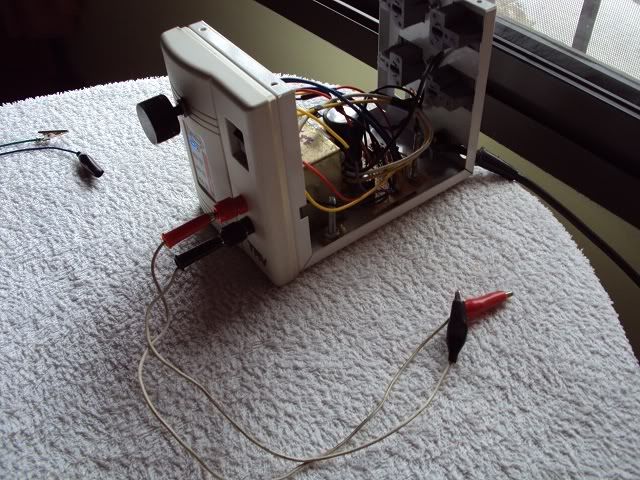

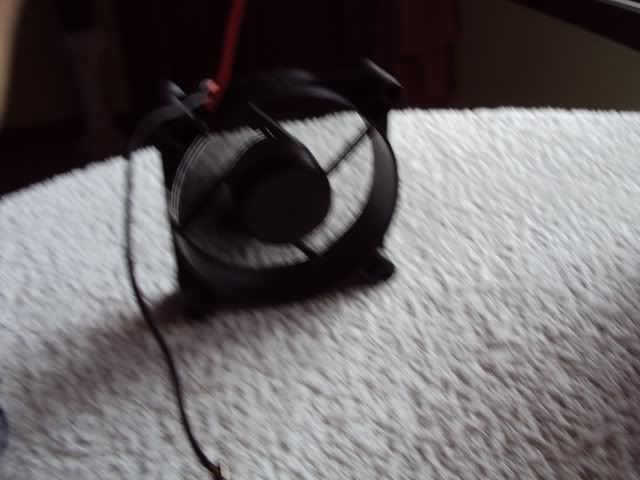

Vamos a utilizar este ventiladorcito de PC.

Alterna

continua

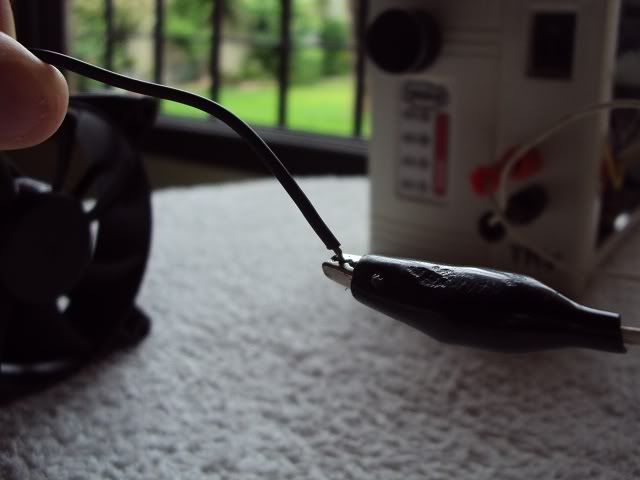

Colocaremos la parte negativa del artefacto a la negativa de la fuente de enérgia (en mi caso la fuente de alimentacion).

amperaje

digital multimeter

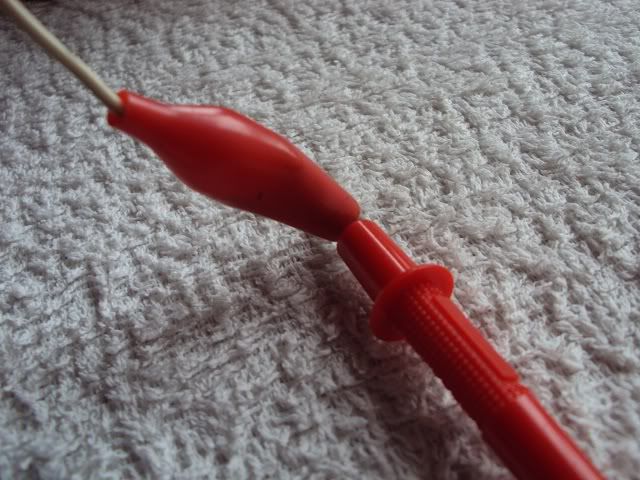

Colocaremos el cable positivo de la fuente a la positiva del TESTER.

zr160

zurich zr160

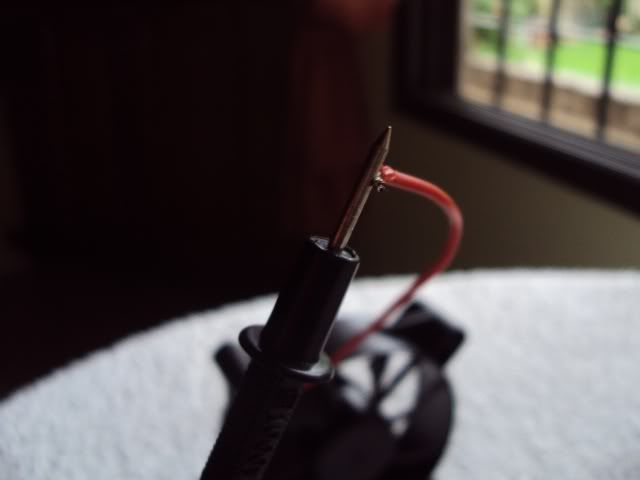

Colocaremos la parte negativa del tester a la positiva del artefacto.

Tenés un Tester, y no sabes usarlo? Entrá.

electronica.

Enciendo la fuente xD

Y nos marcara cuantos Amperes gasta el artefacto.

ATENCION: SOLO POR 10 SEGUNDOS MAXIMO Y 10 AMPERES MAXIMO.

Recuerden que cuando terminen de usar ese amperaje coloquen el cable rojo en su posicion original.


resistencias

tester

Este es otro tipo de amperaje, por lo cual no necesita que el cable rojo se mueva a la posicion de 10A.

corriente

corriente continua

Ahora, mediremos corriente alterna, osea la red de nuestra casa.

diodos

zurich

Colocamos los cables en el enchufe MUCHO CUIDADO CON ESTO.

Alterna

continua

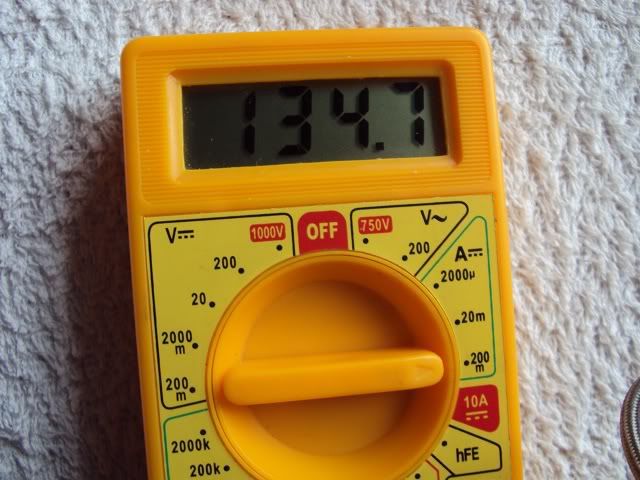

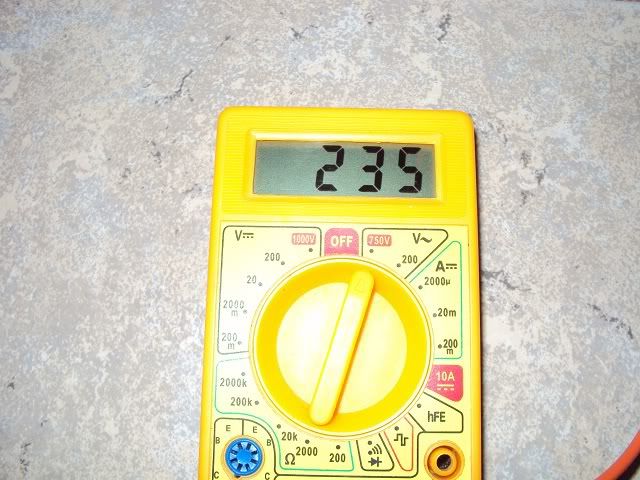

Y nos marcara la corriente, lo normal seria 220V aprox.

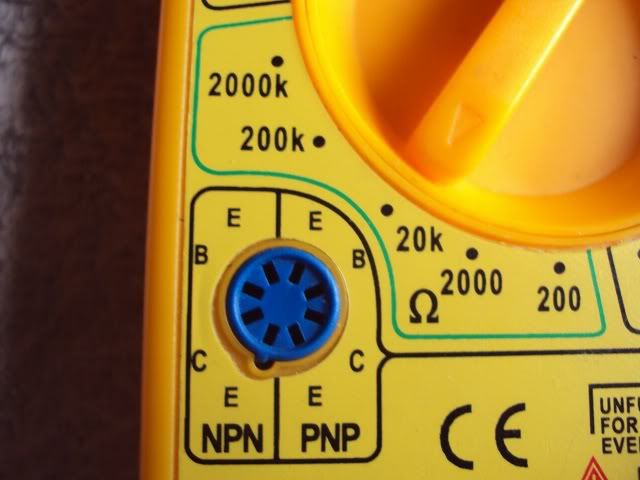

El Hfe y y el que se encuentra a su izquierda no los se usar , disculpen pero el resto les servira mucho.

Bueno gente taringuera, eso fue todo!!!!!

Tengan mucho cuidado al utilizarlo no se equivoquen de posicion y no experimenten con corrientes de alta tencion.

Muchas gracias y un saludo para todos!
