Fabricar un Ionizador, Purificador y Ozonizador de aire.

Como Fabricar un Ionizador, Purificador y Ozonizador de aire


Buenas colegas taringueros, lo que vengo a resentarles hoy es un experimento muy muy bueno que hice por recomendacion de un gran amigo (LeoRizzo <-- Groso) y que me salio de mil maravillas, ahora lo tengo funcionando todo el dia y cambia muchisimo el ambiente y tu forma de pensar. ademas es muy saludable. pero les dejo ahora los datos tecnicos y mas abajo la explicacion paso por paso de como lo hice.

--------------------------------------------------------------------------------------------------------------------------------------------

ALGO DE TEORIA

--------------------------------------------------------------------------------------------------------------------------------------------


Fabricar un Ionizador, Purificador y Ozonizador de aire.

LOS IONES, INFLUENCIA SOBRE LA SALUD

Los iones influyen notablemente en procesos biológicos y psíquicos. La ionización del aire es fundamental en la creación y mantenimiento de la vida en la Tierra y existen factores que alteran drásticamente la proporción de iones de uno y otro signo. Se acepta que una dosis excesiva de iones positivos es perjudicial para la salud, en tanto que una dosis de exceso de iones negativo es saludable.
La ionización positiva del aire es perjudicial para el ser humano, los animales y las plantas. Puede provocar cansancio, dolor de cabeza, tendencia a la depresión, irritabilidad, insomnio. El exceso de iones positivos se da normalmente en las ciudades debido a que la contaminación atmosférica destruye los iones negativos.
Los iones negativos son ventajosos y tienen las siguientes cualidades: producen relajación y aumento el rendimiento corporal y psíquico. Reducción del stress, debido a que generan disminución de la hormona Serotonina. Producen mejorías en alergias, jaquecas y problemas respiratorios, realzan el sistema inmune, etc.
En el campo, en las montañas y en el mar abundan los iones negativos.
Existen hospitales que emplean con éxito ionizadores del ambiente que, descargando cantidades controladas de iones negativos en las salas en que están los pacientes con quemaduras serias, producen alivio de los dolores.
En el caso de la alergia a los pólenes e incluso la llamada fiebre de heno, la presencia de iones reduce considerablemente las crisis de los pacientes, siendo por este motivo adoptado el proceso de ionización en los tratamientos de muchos países avanzados.

aire

El uso de purificadores

El polvo, polen, caspa de mascotas, esporas de moho, los ácaros del polvo y las heces pueden actuar como alergenos, provocando alergias en personas sensibles. Las partículas de humo y los compuestos orgánicos volátiles (COV) pueden suponer un riesgo para la salud. La exposición a diversos componentes tales como COV aumenta la probabilidad de experimentar síntomas del síndrome del edificio enfermo. Además, con el adelanto de la tecnología, ionizadores de aire son cada vez más capaces de captar un mayor número de bacterias, virus y partículas de ADN. Los ionizadores se utilizan para reducir la concentración de estos contaminantes que se encuentran en el ambiente y, sin embargo son muy útiles para las personas que sufren de alergias y asma, estudios tecnológicos y científicos están descubriendo que la mala calidad del aire es un factor contribuyente a algunas formas de cáncer, enfermedades respiratorias, enfermedad pulmonar obstructiva crónica (EPOC) y otras infecciones pulmonares. También reducen la necesidad de mantener la limpieza en las habitaciones y áreas de frecuente limpieza. Los ionizadores de aire utilizan una baja cantidad de energía eléctrica, provocando una pequeña suma de gastos y efecto ambiental.



Bueno, basta de chachara y vamos a la accion...

--------------------------------------------------------------------------------------------------------------------------------------------

MATERIALES

--------------------------------------------------------------------------------------------------------------------------------------------


he aqui una lista de materiales:

C1, C3 a C26: 25 capacitores de .033 / 1000v
C2: 1 capacitor .068 / 1000v
D1 a D26: 26 diodo rectificador 1n4007
R1: 1 resistencia 1m / 1w

1 plaqueta pertinac de 15x10
1 fusible 100mA
40 cm de cable (preferiblemente de 1,5mm, pero cualquiera similar sirve)
alfileres (unos 10)
soldador, estaño, cinta aisladora, percloruro ferrico y electricidad (jaja)

Bien, asi es como yo encontre para fabricarlo, pero el problema es que esos valores no se consiguen por que son muy especificos... entonces vamos a buscar algunos valores y los vamos a armar:

Opcion 1: alrededor de 72 pesos

C1, C3 a C26: 25 capacitores de .010 / 1600v + 25 capacitores de .022 / 1600v
lo armamos soldando en paralelo un capacitor de .010 y .022 y tenemos uno de .032 / 1600v que seria nuestro reemplazo del .033 / 1000v. estos 2 capacitores son economicos a comparacion con la opcion 2.

C2: 3 capacitores de .022 / 1600v
lo armamos soldando los 3 capacitores en paralelo formando asi uno de .066 / 1600v que seria el reemplazo del .068 / 1000v.

Los diodos y resistencia se consiguen en cualquier parte ya que son valores muy utilizados en cualquier proyecto.

Opcion 2: alrededor de 65 pesos

C1, C3 a C26: 25 capacitores de .030 / 800v + 25 capacitores de .003 / 1000v
lo armamos soldando en paralelo un capacitor de .030 y .003 y tenemos uno de .033 / 800-1000v que seria nuestro reemplazo del .033 / 1000v. estos 2 capacitores son un poco mas costosos y mas dificiles de conseguir (en realidad e q es dificil de conseguir en este caso es el .003 / 1000v).

C2: 2 capacitores de .030 / 1000v + 1 capacitor de .010 / 1000v
lo armamos soldando los 4 capacitores en paralelo formando asi uno de .070 / 1000v que seria el reemplazo del .068 / 1000v.

Los diodos y resistencia se consiguen en cualquier parte ya que son valores muy utilizados en cualquier proyecto.


Bueno, esos son los valores mas aproximados que encontre en las casas de electronica aca en mendoza. posiblemente en su caso puedan conseguir valores mas precisos... en tal caso les recomiendo que consulten a la persona que les atiende lo que quiere hacer: "conseguir una suma de capacitores que den un valos de .033 y .068 y que sea lo mas parecido posible".
Siempre traten de manejarse dentro de los 800v a 2000v en cada capacitor.

Hay casas que trabajan la gama de capacitores siemmens y vienen valores muy similares a los que queremos trabajar, pero al ser de 2000v y otra calidad no nos serviria por el tema del costo, ronda en los 5 pesos cada capacitor.. y calculamos unos 54.. . igual si se tiene la posibilidad de comprarlos, los recomiendo.


--------------------------------------------------------------------------------------------------------------------------------------------

FABRICACION

--------------------------------------------------------------------------------------------------------------------------------------------


primero lo primero...
1 - soldamos uno por uno los capacitores en paralelo... (en el caso de que hayamos tenido qe armar los valores)

armar

Disculpen los dibujo, pasa que no tengo camara.

2 - Hacemos la plaqueta:

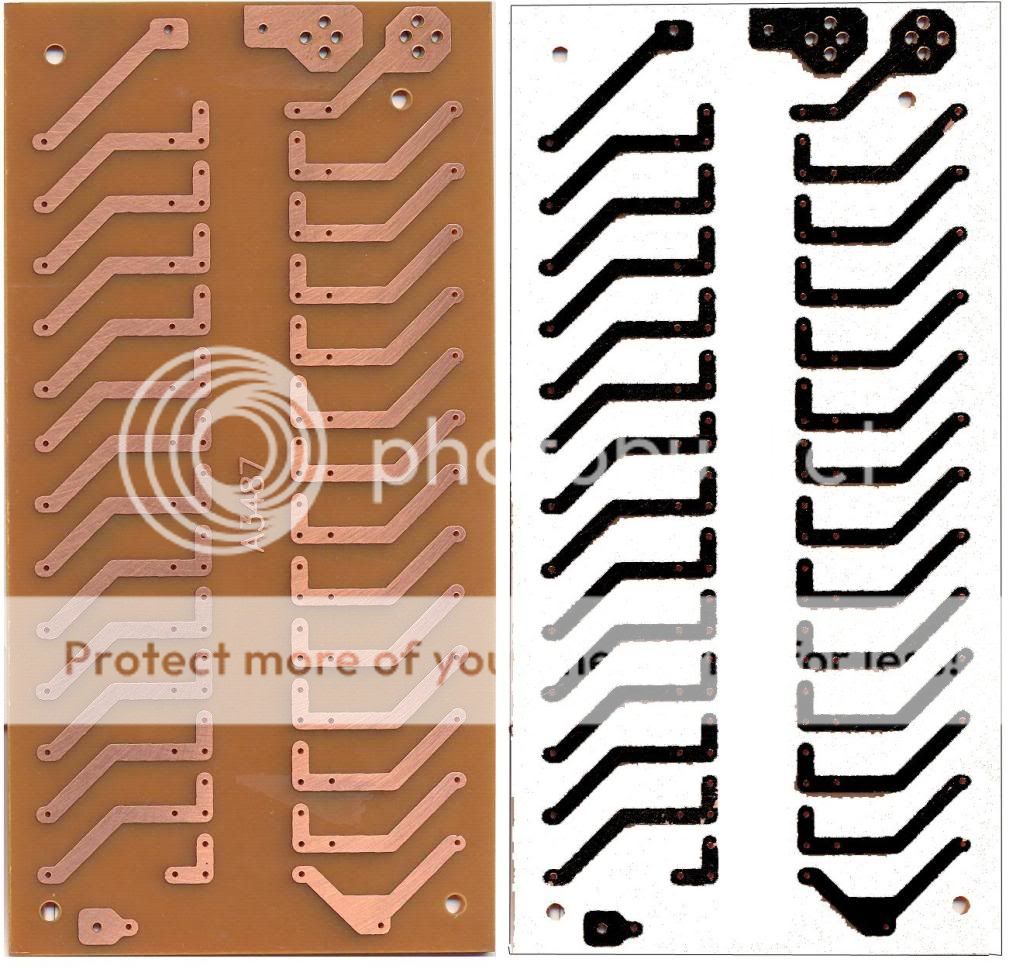

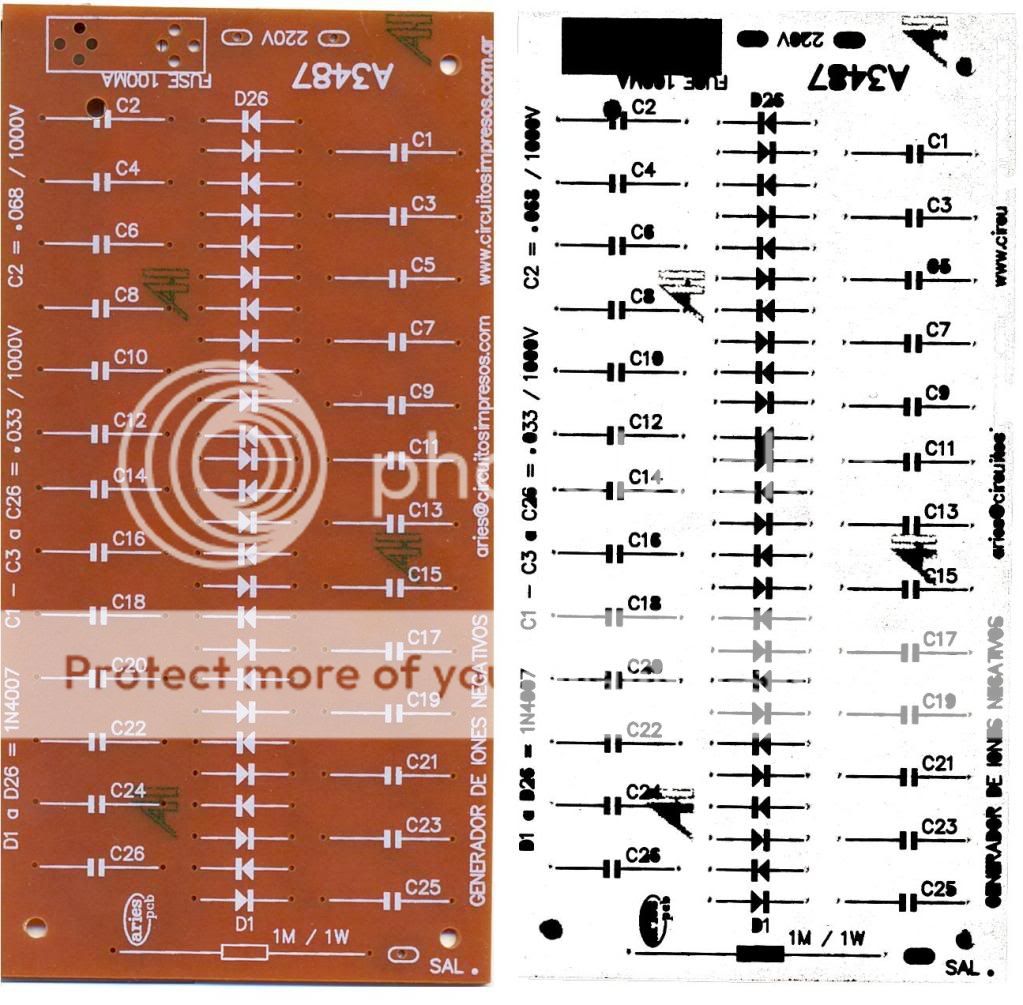

el mejor diseño que encontre de esta plaqueta, q es el q hice yo es este:

ionizador
hacer


Si tienen experiencia en hacer plaquetas no se diga mas... pero si no, les comento el metodo mas sencillo, luego en internet encontraran algunos mas.

se necvesita un fibron de tinte indeleble (PERMANENTE) en lo posible negro, si es de esos para escribir en CD mejor.
con el marcador se dibujan las pistas en la plaqueta, en lo posible bien gruesas, y NO SE TIENEN QUE TOCAR ENTRE SI.
luego, en un envase PLASTICO como un tupper o una botella cortada de forma vertical se coloca el percloruro ferrico (si es muy espeso se diluye con un poquito de agua), y se coloca la plaqueta, previamente limpiada con una virulana pasada muy despacito por encima de forma circular. hay q considerar que para que el percloruro funcione correctamente tiene que estar a mas de 20 grados, pero a menos de 50. pasando los 50 expulsa cloro, que es muy toxico.
luego se lava con agua, se seca y se agujerea donde van los componentes.

encontre un post de un compañero taringuero XLeoxX en elq ue explica algunos otros procesos que son un poco mas "prolijos". les dejo el link
http://www.taringa.net/posts/info/1661407/Plaquetas-echas-en-casa.html


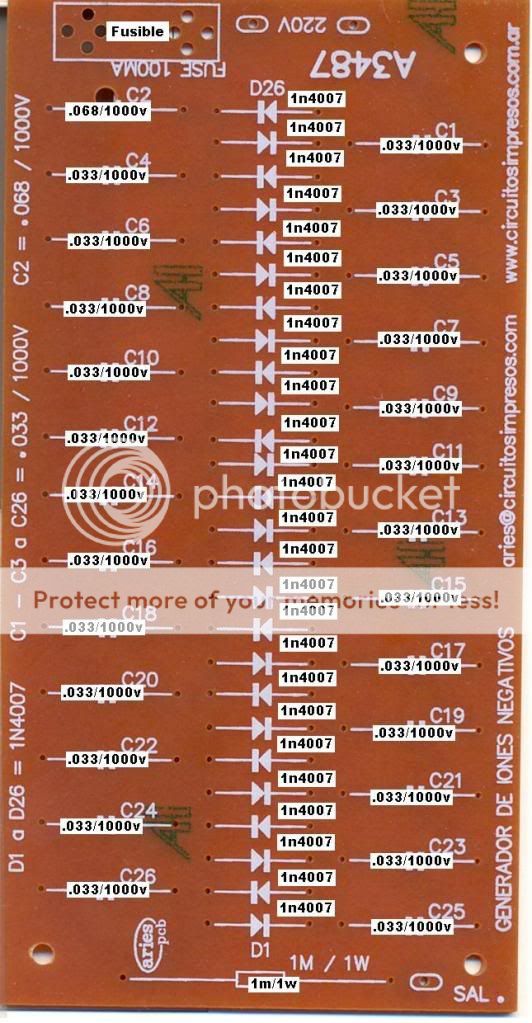

Bien. una vez q se tiene la plaqueta se pueden seguir las instrucciones dadas en la plaqueta.

Casero

Loego hay que hacerle la antena. yo use un cable en el que clave los alfileres de manera aleatoria, mientras mas superficie cubre, mas contacto tiene con el aire y mas trabaja.
se me ocurrio nque seria mejor clavarlos en un papel aluminio y darle alguna forma, pero no tenia papel aluminio. eso queda a vuestra imaginacion.

Una vez que tengamos todo soldadito y bien bonito lo tenemos que meter en algo.

personalmente lo meti en una carcaza de una fuente vieja que tenia, pero primero tuve que forrarla por dentro con goma eva. y ponerle bien la puesta a tierra (x las dudas no?). tambien aproveche y le puse un cooler para que circule bien el aire y quedo bine bonito.
pero mi amigo el Leito, lo metio adentro de una botella de esas tipo bhardal donde viene el aceite para el auto.. y me parecio mas simple y efectivo. al ser toda de plastico no corres riesgo de descarga electrica. de un extremo saco una antena con los alfileres en la punta y lo dejo al aire. hay que tener cuidadode no tocarla accidentalmente, ya que si es de desprovisto la descarga, aunque pequeña, puede ser desagradable.

siguiendo los patrones de fabricacion que di, medi la produccion de ozono del aparato y es bastante baja. el nivel de ozono bueno para la salud ronda en los 0.005 PPM (parte por millon) y esto produce 0.001. lo suficiente y necesario. no se bien aun como medir la cantidad de iones que produce, ero tambien se da por la cantidad de aire que circule por la antena. si haces una antena estatica y le acercas la mano, vas a notar que tira aire fresco. asi sabe suqe funciona correctamente. si no lo hace revisa de nuevo las conexiones, por que hay algo que esta fallando.
si le ponen un cooler van a notar que a veces produce una descarga apenas perceptible al aire, es normal, no se preocupen, es producida por la alta tensio cuando rompe el aire y produce en ozono.

bueno, con esto concluyo mi post, espero que sepan apreciarlo, a mi me ha ayudado mucho, sobretodo con el tema del humor. duermo mas tranquilo y desscanso mejor que antes. ademas el aire se limpia muchisimo, en esta epoca suelo tener problemas de alergia, y no he tenido ninguno desde que lo puse en funcionamiento.. no digo "milagro", mejor digo "CIENCIA!" (a ver si encima me queman por ereje )

Me gustaria si pudieran comentarme un poco que les parecio, contarme sus experiencias con este y si tienen alguna duda o problema, EL QUE SEA, pregunten, yo los sabre ayudar. sean pacientes, haganlo con calma, asi les queda bien y les gusta tanto como a mi.

construir
