Programación en C para Microcontroladores

EJEMPLO 1

Escribir cabecera, configurar pines de E/S, utilizar la función Delay y el operador Switch

El único propósito de este programa es de encender varios diodos LED en el puerto B. Utilice este ejemplo para examinar cómo es un programa real. La siguiente figura muestra el esquema de conexión, mientras que el programa se encuentra en la siguiente página.




Al encender la fuente de alimentación, cada segundo, el diodo LED en el puerto B emite luz, lo que indica que el microcontrolador está conectado correctamente y que funciona normalmente.

En este ejemplo se muestra cómo escribir una cabecera correctamente. Lo mismo se aplica a todos los programas descritos en este libro. Para no repetir, en los siguientes ejemplos no vamos a escribir la cabecera. Se considera estar en el principio de cada programa, marcada como "Cabecera".




Para hacer este ejemplo más interesante, vamos a habilitar que los LEDs conectados al puerto PORTB parpadeen. Hay varios modos de hacerlo:

Tan pronto como se encienda el microcontrolador, todos los LEDs emitirán la luz por un segundo. La función Delay se encarga de eso en el programa. Sólo se necesita ajustar la duración del tiempo de retardo en milisegundos.
Después de un segundo, el programa entra en el bucle for, y se queda allí hasta que la variable k sea menor que 20. La variable se incrementa en 1 después de cada iteración. Dentro del bucle for, el operador switch monitorea el estado lógico en el puerto PORTB. Si PORTB=0xFF, su estado se invierte en 0x00 y viceversa. Cualquier cambio de estos estados lógicos hace todos los LEDs parpadear. El ciclo de trabajo es 5:1 (500mS:100mS).
Al salir del bucle for, el estado lógico del puerto POTRB cambia (0xb 01010101) y el programa entra en el bucle infinito while y se queda allí hasta que 1=1. El estado lógico del puerto PORTB se invierte cada 200mS.




EJEMPLO 2

..
Utilizar instrucciones en ensamblador y el oscilador interno LFINTOSC...

En realidad, esto es una continuación del ejemplo anterior, pero se ocupa de un problema un poco más complicado... El propósito era hacer los LEDs en el puerto PORTB parpadear lentamente. Se puede realizar al introducir un valor suficiente grande para el parámetro del tiempo de retardo en la función Delay. No obstante, hay otra manera más eficiente para ejecutar el programa lentamente. Acuérdese de que este microcontrolador tiene un oscilador incorporado LFINTOSC que funciona a una frecuencia de 31kHz. Ahora llegó la hora de “darle una oportunidad”.

El programa se inicia con el bucle do-while y se queda allí por 20 ciclos. Después da cada iteración, llega el tiempo de retardo de 100ms, indicado por un parpadeo relativamente rápido de los LEDs en el puerto PORTB. Cuando el programa salga de este bucle, el microcontrolador se inicia al utilizar el oscilador LFINTOSC como una fuente de señal de reloj. Los LEDs parpadean más lentamente aunque el programa ejecuta el mismo bucle do-while con un tiempo de retardo 10 veces más corto.

Con el propósito de hacer evidentes algunas situaciones potencialmente peligrosas, se activan los bits de control por medio de las instrucciones en ensamblador. Dicho de manera sencilla, al entrar o salir una instrucción en ensamblador en el programa, el compilador no almacena los datos en un banco actualmente activo de la RAM, lo que significa que en esta sección de programa, la selección de bancos depende del registro SFR utilizado. Al volver a la sección de programa escrito en C, los bits de control RP0 y RP1 deben recuperar el estado que tenían antes de ‘la aventura en ensamblador’. En este programa, el problema se resuelve al utilizar la variable auxiliar saveBank, lo que guarda el estado de estos dos bits.


/* Cabecera *********************************************/

int k = 0; // Variable k es de tipo int
char saveBank; // Variable saveBank es de tipo char

void main() {
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTB = 0; // Todos los pines del puerto PORTB se ponen a 0
TRISB = 0; // Pines del puerto PORTB se configuran como salidas

do {
PORTB = ~PORTB; // Invertir el estado lógico del puerto PORTB
Delay_ms(100); // Tiempo de retardo de 100mS
k++; // Incrementar k en 1
}
while(k<20); // Quedarse en bucle hasta que k<20

k=0; // Reiniciar variable k
saveBank = STATUS & 0b01100000; // Guardar el estado de los bits RP0 y RP1

// (bits 5 y 6 del registro STATUS)
asm { // Inicio de una secuencia en ensamblador
bsf STATUS,RP0 // Seleccionar el banco de memoria que contiene el
bcf STATUS,RP1 // registro OSCCON
bcf OSCCON,6 // Seleccionar el oscilador interno LFINTOSC
bcf OSCCON,5 // de frecuencia de 31KHz
bcf OSCCON,4
bsf OSCCON,0 // Microcontrolador utiliza oscilador interno
} // Final de la secuencia en ensamblador

STATUS &= 0b10011111; // Bits RP0 y RP1 recuperan el estado original
STATUS |= saveBank;

do {
PORTB = ~PORTB; // Invertir el estado lógico del puerto PORTB
Delay_ms(10); // Tiempo de retardo de 10 mS
k++; // Incrementar k en 1
}
while(k<20); // Quedarse en el bucle hasta que k<20
}

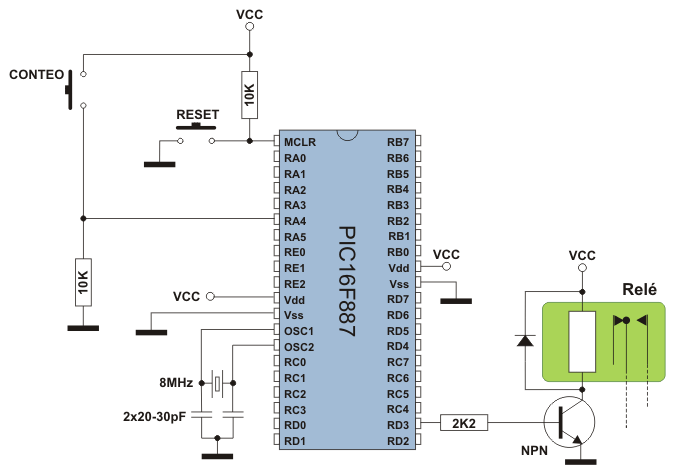

EJEMPLO 3

Timer0 como un contador, declarar variables nuevas, constantes de enumeración, utilizar relés...

En cuanto a los ejemplos anteriores, el microcontrolador ha ejecutado el programa sin haber sido afectado de ninguna forma por su entorno. En la práctica, hay pocos dispositivos que funcionen de esta manera (por ejemplo, un simple controlador de luz de neón). Los pines de entrada se utilizan también en este ejemplo. En la siguiente figura se muestra un esquema, mientras que el programa está en la siguiente página. Todo sigue siendo muy simple. El temporizador Timer0 se utiliza como un contador. La entrada del contador está conectada a un botón de presión, así que cada vez que se presiona el botón, el temporizador Timer0 cuenta un pulso.

Cuando el número de pulsos coincida con el número almacenado en el registro TEST, un uno lógico (5V) aparecerá en el pin PORTD.3. Este voltaje activa un relé electromecánico, y por eso este bit se le denomina ‘RELÉ’ en el programa.




/*Cabecera****************************************************/

void main() {
char TEST = 5; // Constante TEST = 5
enum salidas {RELÉ = 3}; // Constante RELAY = 3

ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTA = 0; // Reiniciar el puerto PORTA
TRISA = 0xFF; // Todos los pines del puerto PORTA se configuran como entradas
PORTD = 0; // Reiniciar el puerto PORTD
TRISD = 0b11110111; // Pin RD3 se configura como salida, mientras que los demás

// se configuran como entradas
OPTION_REG.F5 = 1; // Contador TMR0 recibe los pulsos por el pin RA4
OPTION_REG.F3 = 1; // Valor del pre-escalador 1:1

TMR0 = 0; // Reiniciar el temporizador/contador TMR0

do {
if (TMR0 == TEST) // ¿Coincide el número en el temporizador con la
// constante TEST?
(PORTD.RELAY = 1); // Números coinciden. Poner el bit RD3 a uno (salida RELÉ)
}
while (1); // Quedarse en el bucle infinito
}


Sólo una constante de enumeración RELÉ se utiliza en este ejemplo. Se le asigna un valor mediante la declaración.

enum salidas {RELÉ = 3}; // Constante RELÉ = 3


Si varios pines del puerto PORTD están conectados a los relés, la expresión anterior se puede escribir de la siguiente manera también:

enum salidas {RELÉ=3, CALENTADOR, MOTOR=6, SURTIDOR};


A todas las constantes, precedidas por las constantes con valores asignados (RELÉ=3 y MOTOR=6), se les asignan automáticamente los valores de las constantes precedentes, incrementados en 1. En este ejemplo, a las constantes CALENTADOR y SURTIDOR se les asignan los valores 4 y 7, es decir (CALENTADOR=4 y SURTIDOR=7), respectivamente.

EJEMPLO 4

Utilizar los temporizadores Timer0, Timer1 y Timer2. Utilizar interrupciones, declarar nuevas funciones...

Al analizar los ejemplos anteriores, es probable que se haya fijado en la desventaja de proporcionar tiempo de retardo por medio de la función Delay. En estos casos, el microcontrolador se queda ‘estático’ y no hace nada. Simplemente espera que transcurra una cierta cantidad de tiempo. Tal pérdida de tiempo es un lujo inaceptable, por lo que se deberá aplicar otro método.

¿Se acuerda usted del capítulo de los temporizadores? ¿Se acuerda de lo de interrupciones? Este ejemplo los conecta de una manera práctica. El esquema se queda inalterada, y el desafío sigue siendo presente. Es necesario proporcionar un tiempo de retardo suficiente largo para darse cuenta de los cambios en el puerto. Para este propósito se utiliza el temporizador Timer0 con el pre-escalador asignado. Siempre que se genere una interrupción con cada desbordamiento en el registro del temporizador, la variable cnt se aumenta automáticamente en 1 al ejecutarse cada rutina de interrupción. Cuando la variable llega al valor 400, el puerto PORTB se incrementa en 1. Todo el procedimiento se lleva a cabo “entre bastidores”, lo que habilita al microcontrolador hacer otra tarea.




/*Cabecera******************************************************/

unsigned cnt; // Definir la variable cnt

void interrupt() {
cnt++; // Con una interrupción la cnt se incrementa en 1
TMR0 = 96; // El valor inicial se devuelve en el temporizador TMR0
INTCON = 0x20; // Bit T0IE se pone a 1, el bit T0IF se pone a 0
}

void main(){
OPTION_REG = 0x84; // Pre-escalador se le asigna al temporizador TMR0
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
TRISB = 0; // Todos los pines de puerto PORTB se configuran

// como salidas
PORTB = 0x0; // Reiniciar el puerto PORTB
TMR0 = 96; // Temporizador T0 cuenta de 96 a 255
INTCON = 0xA0; // Habilitada interrupción TMR0
cnt = 0; // A la variable cnt se le asigna un 0

do { // Bucle infinito
if (cnt == 400) { // Incrementar el puerto PORTB después 400 interrupciones
PORTB = PORTB++; // Incrementar número en el puerto PORTB en 1
cnt = 0; // Reiniciar la variable cnt
}
} while(1);

}




Siempre que se produzca un desbordamiento en el registro del temporizador TRM0, ocurre una interrupción.

/*Cabecera******************************************************/

unsigned short cnt; // Definir la variable cnt

void interrupt() {
cnt++ ; // Con una interrupción la cnt se incrementa en 1
PIR1.TMR1IF = 0; // Reiniciar el bit TMR1IF
TMR1H = 0x80; // El valor inicial se devuelve en los registros
TMR1L = 0x00; // del temporizador TMR1H y TMR1L
}

void main() {
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTB = 0xF0; // Valor inicial de los bits del puerto PORTB
TRISB = 0; // Pines del puerto PORTB se configuran como salidas
T1CON = 1; // Configurar el temporizador TMR1
PIR1.TMR1IF = 0; // Reiniciar el bit TMR1IF
TMR1H = 0x80; // Ajustar el valor inicial del temporizador TMR1
TMR1L = 0x00;
PIE1.TMR1IE = 1; // Habilitar la interrupción al producirse un desbordamiento
cnt = 0; // Reiniciar la variable cnt
INTCON = 0xC0; // Interrupción habilitada (bits GIE y PEIE)

do { // Bucle infinito
if (cnt == 76) { // Cambiar el estado del puerto PORTB después de 76 interrupciones
PORTB = ~PORTB; // Número en el puerto PORTB está invertido
cnt = 0; // Reiniciar la variable cnt
}
} while (1);
}




En este caso, una interrupción se habilita después de que se produzca un desbordamiento en el registro del temporizador TMR1 (TMR1H, TMR1L). Además, la combinación de los bits que varía en el puerto POTRB difiere de la en el ejemplo anterior.

/*Cabecera******************************************************/

unsigned short cnt; // Definir la variable cnt

void Reemplazar() {
PORTB = ~PORTB; // Definir nueva función ‘Reemplazar’
} // Función invierte el estado del puerto

void interrupt() {
if (PIR1.TMR2IF) { // Si el bit TMR2IF = 1,
cnt++ ; // Incrementar variable la cnt en 1
PIR1.TMR2IF = 0; // Reiniciar el bit y
TMR2 = 0; // Reiniciar el registro TMR2
}
}

// main
void main() {
cnt = 0; // Reiniciar la variable cnt
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTB = 0b10101010; // Estado lógico en los pines del puerto PORTB
TRISB = 0; // Todos los pines del puerto PORTB se configuran como salidas
T2CON = 0xFF; // Configurar el temporizador T2
TMR2 = 0; // Valor inicial del registro del temporizador TMR2
PIE1.TMR2IE = 1; // Interrupción habilitada
INTCON = 0xC0; // Bits GIE y PEIE se ponen a 1

while (1) { // Bucle infinito
if (cnt > 30) { // Cambiar el estado del puerto PORTB después de
// más de 30 interrupciones
Reemplazar(); // Función Reemplazar invierte el estado del puerto PORTB
cnt = 0; // Reiniciar la variable cnt
}
}
}




En este ejemplo, una interrupción ocurre después de que se produce un desbordamiento en el registro del temporizador TMR2. Para invertir el estado lógico de los pines del puerto se utiliza la función Reemplazar, que normalmente no pertenece al lenguaje C estándar.

EJEMPLO 5

Utilizar el temporizador perro - guardián

Este ejemplo muestra cómo NO se debe utilizar el temporizador perro-guardián. Un comando utilizado para reiniciar este temporizador se omite a propósito en el bucle del programa principal, lo que habilita al temporizador perro guardián “ganar la batalla del tiempo” y reiniciar al microcontrolador. Por consiguiente, el microcontrolador se va a reiniciar sin parar, lo que indicará el parpadeo de los LEDs del puerto PORTB.




/*Cabecera******************************************************/

void main() {
OPTION_REG = 0x0E; // Pre-escalador se le asigna al temporizador WDT (1:64)
asm CLRWDT; // Comando en ensamblador para reiniciar el temporizador WDT
PORTB = 0x0F; // Valor inicial del registro PORTB
TRISB = 0; // Todos los pines del puerto PORTB se configuran como salidas
Delay_ms(300); // Tiempo de retardo de 30mS
PORTB = 0xF0; // Valor del puerto PORTB diferente del inicial

while (1); // Bucle infinito. El programa se queda aquí hasta que el
// temporizador WDT reinicie al microcontrolador
}


Para que este ejemplo funcione apropiadamente, es necesario habilitar al temporizador perro-guardián al seleccionar la opción Tools/mE Programmer/Watchdog Timer - Enabled.



EJEMPLO 6

Módulo CCP1 como generador de señal PWM

Este ejemplo muestra el uso del módulo CCP1 en modo PWM. Para hacer las cosas más interesantes, la duración de los pulsos en la salida P1A (PORTC,2) se puede cambiar por medio de los botones de presión simbólicamente denominados ‘OSCURO’ y ‘CLARO’. La duración ajustada se visualiza como una combinación binaria en el puerto PORTB. El funcionamiento de este módulo está bajo el control de las funciones pertenecientes a la librería especializada PWM. Aquí se utilizan las tres de ellas:

PWM1_init tiene el prototipo: void Pwm1_Init(long freq);
El parámetro freq ajusta la frecuencia de la señal PWM expresada en hercios. En este ejemplo equivale a 5kHz.
PWM1_Start tiene el prototipo: void Pwm1_Start(void);
PWM1_Set_Duty tiene el prototipo: void Pwm1_Set_Duty(unsigned short duty_ratio);
El parámetro duty_ratio ajusta la duración de pulsos en una secuencia de pulsos.
La librería PWM también contiene la función PWM_Stop utilizada para deshabilitar este modo. Su prototipo es: void Pwm1_Stop(void);




/*Cabecera******************************************************/

// Definir las variables ciclo_de_trabajo_actual,
// ciclo_de trabajo_anterior

unsigned short ciclo_de_trabajo_actual;
unsigned short ciclo_de trabajo_anterior;

void initMain() {
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTA = 255; // Estado inicial del puerto PORTA
TRISA = 255; // Todos los pines del puerto PORTA se configuran como entradas
PORTB = 0; // Estado inicial del puerto PORTB
TRISB = 0; // Todos los pines del puerto PORTB se configuran como salidas
PORTC = 0; // Estado inicial del puerto PORTC
TRISC = 0; // Todos los pines del puerto PORTC se configuran

// como salidas
PWM1_Init(5000); // Inicialización del módulo PWM (5KHz)
}

void main() {
initMain();
ciclo_de_trabajo_actual = 16; // Valor inicial de la variable ciclo_de_trabajo_actual
ciclo_de trabajo_anterior = 0; // Reiniciar la variable ciclo_de trabajo_anterior
PWM1_Start(); // Iniciar el módulo PWM1

while (1) { // Bucle infinito
if (Button(&PORTA, 0,1,1)) // Si se presiona el botón conectado al RA0
ciclo_de_trabajo_actual++ ; // incrementar el valor de la variable current_duty
if (Button(&PORTA, 1,1,1)) // Si se presiona el botón conectado al RA1
ciclo_de_trabajo_actual-- ; // decrementar el valor de la variable current_duty

if (old_duty != ciclo_de_trabajo_actual) { // Si ciclo_de_trabajo_actual y
// ciclo_de trabajo_anterior no son iguales
PWM1_Set_Duty(ciclo_de_trabajo_actual); // ajustar un nuevo valor a PWM,
ciclo_de trabajo_anterior = ciclo_de_trabajo_actual; // Guardar el nuevo valor
PORTB = ciclo_de trabajo_anterior; // y visualizarlo en el puerto PORTB
}
Delay_ms(200); // Tiempo de retardo de 200mS
}
}



Para que este ejemplo funcione apropiadamente, es necesario marcar las siguientes librerías en la ventana Library Manager antes de compilar el programa:

PWM
Button


EXAMPLE 7

Utilizar el convertidor A/D

El convertidor A/D del microcontrolador PIC16F887 se utiliza en este ejemplo. ¿Hace falta decir que todo es pan comido? Una señal analógica variable se aplica al pin AN2, mientras que el resultado de la conversión de 10 bits se muestra en los puertos POTRB y PORTD (8 bits menos significativos en el puerto PORTD y 2 bits más significativos en el puerto PORTB). La Tierra (GND) se utiliza como voltaje de referencia bajo Vref-, mientras que el voltaje de referencia alto se aplica al pin AN3. Esto habilita que la escala de medición se estire y encoja.

IEn otras palabras, el convertidor A/D siempre genera un resultado binario de 10 bits, lo que significa que reconoce 1024 niveles de voltaje en total (210=1024). La diferencia entre dos niveles de voltaje no es siempre la misma. Cuánto menor sea la diferencia entre Vref+ y Vref-, tanto menor será la diferencia entre dos de 1024 niveles. Como hemos visto, el convertidor A/D es capaz de detectar pequeños cambios de voltaje.




*Cabecera******************************************************/

unsigned int temp_res;

void main() {
ANSEL = 0x0C; // Pines AN2 y AN3 se configuran como analógicos
TRISA = 0xFF; // Todos los pines del puerto PORTA se configuran

// como entradas
ANSELH = 0; // Los demás pines se configuran como digitales
TRISB = 0x3F; // Pines del puerto PORTB, RB7 y RB6 se configuran

// como salidas
TRISD = 0; // Todos los pines del PORTD se configuran como salidas
ADCON1.F4 = 1 ; // Voltaje de referencia es llevado al pin RA3.

do {
temp_res = ADC_Read(2); // Resultado de la conversión A/D es copiado a temp_res
PORTD = temp_res; // 8 bits menos significativos se mueven al puerto PORTD
PORTB = temp_res >> 2; // 2 bits más significativos se mueven a los bits RB6 y RB7
} while(1); // Bucle infinito
}


Para que este ejemplo funcione apropiadamente, es necesario marcar la librería ADC en la ventana Library Manager antes de compilar el programa:

ADC


EJEMPLO 8

Utilizar memoria EEPROM

Este ejemplo muestra cómo escribir y leer la memoria EEPROM incorporada. El programa funciona de la siguiente manera. El bucle principal lee constantemente el contenido de localidad de la memoria EEPROM en la dirección 5 (decimal). Luego el programa entra en el bucle infinito en el que el puerto PORTB se incrementa y se comprueba el estado de entradas del puerto PORTA.2. En el momento de presionar el botón denominado MEMO, un número almacenado en el puerto PORTB será guardado en la memoria EEPROM, directamente leído y visualizado en el puerto PORTD en forma binaria.




/*Cabecera******************************************************/

void main() {{
ANSEL = 0; // Todos los pines de E/S se configuran como digitales
ANSELH = 0;
PORTB = 0; // Valor inicial del puerto PORTB
TRISB = 0; // Todos los pines del puerto PORTB se configuran

// como salidas
PORTD = 0; // Valor inicial del puerto PORTB
TRISD = 0; // Todos los pines del puerto PORTD se configuran

// como salidas
TRISA = 0xFF; // Todos los pines del puerto PORTA se configuran

// como entradas
PORTD = EEPROM_Read(5); // Leer la memoria EEPROM en la dirección 5

do {
PORTB = PORTB++; // Incrementar el puerto PORTB en 1
Delay_ms(100); // Tiempo de retardo de 100mS

if (PORTA.F2)
EEPROM_Write(5,PORTB); // Si se pulsa el botón MEMO, guardar el puerto PORTB

PORTD = EEPROM_Read(5); // Leer el dato escrito

do {
while (PORTA.F2); // Quedarse en este bucle hasta que el botón esté pulsado
}
}
while(1); // Bucle infinito
}


Para comprobar el funcionamiento de este circuito, basta con pulsar el botón MEMO y apagar el dispositivo. Después de reiniciar el dispositivo, el programa visualizará el valor guardado en el puerto PORTD. Acuérdese de que en el momento de escribir, el valor fue visualizado en el puerto PORTB.

Para que este ejemplo funcione apropiadamente, es necesario marcar la librería EEPROM en la ventana Library Manager antes de compilar el programa:

EEPROM


EJEMPLO 9

Contador de dos dígitos LED, multiplexión

En este ejemplo el microcontrolador funciona como un contador de dos dígitos. La variable i se incrementa (suficiente lentamente para ser visible) y su valor se visualiza en un visualizador de dos dígitos LED (99-0). El punto es habilitar una conversión de un número binario en un decimal y partirlo en dos dígitos (en decenas y unidades). Como los segmentos del visualizador LED se conectan en paralelo, es necesario asegurar que alternen rápidamente para tener una impresión de que emiten la luz simultáneamente (multiplexión por división en tiempo).

En este ejemplo, el temporizador TMR0 está encargado de la multiplexión por división en tiempo, mientras que la función mask convierte un número binario a formato decimal.




/*Cabecera******************************************************/

unsigned short mask(unsigned short num);
unsigned short digit_no, digit10, digit1, digit, i;

void interrupt() {
if (digit_no == 0) {
PORTA = 0; // Apagar ambos visualizadores
PORTD = digit1; // Colocar máscara para visualizar unidades en el

// puerto PORTD
PORTA = 1; // Encender el visualizador para las unidades (LSD)
digit_no = 1;
}else{
PORTA = 0; // Apagar ambos visualizadores
PORTD = digit10; // Colocar máscara para visualizar decenas en el

// puerto PORTD
PORTA = 2; // Encender el visualizador para las decenas (MSD)
digit_no = 0;
}

TMR0 = 0; // Reiniciar el contador TMRO
INTCON = 0x20; // Bit T0IF=0, T0IE=1
}

void main() {
OPTION_REG = 0x80; // Ajustar el temporizador TMR0
TMR0 = 0;
INTCON = 0xA0; // Deshabilitar las interrupciones PEIE,INTE,RBIE,T0IE
PORTA = 0; // Apagar ambos visualizadores
TRISA = 0; // Todos los pines del puerto PORTA se configuran

// como salidas
PORTD = 0; // Apagar todos los segmentos del visualizador
TRISD = 0; // Todos los pines del puerto PORTD se configuran

// como salidas
do {
for (i = 0; i<=99; i++) { // Contar de 0 a 99
digit = i % 10u;
digit1 = mask(digit); // Preparar la máscara para visualizar unidades
digit = (char)(i / 10u) % 10u;
digit10 = mask(digit); // Preparar la máscara para visualizar decenas
Delay_ms(1000);
}
} while (1); // Bucle infinito
}
mask.c

/*Cabecera******************************************************/

unsigned short mask(unsigned short num) {
switch (num) {
case 0 : return 0x3F;
case 1 : return 0x06;
case 2 : return 0x5B;
case 3 : return 0x4F;
case 4 : return 0x66;
case 5 : return 0x6D;
case 6 : return 0x7D;
case 7 : return 0x07;
case 8 : return 0x7F;
case 9 : return 0x6F;
}
}


Para que este ejemplo funcione apropiadamente, es necesario incluir el archivo mask.c en el proyecto (aparte del archivo example9.c) en la ventana Project Manager antes de compilar el programa:

Example9.mcppi - Sources - Add File To Project

mask.c
example9.c


EJEMPLO 10

Utilizar el visualizador LCD

Este ejemplo muestra cómo utilizar un visualizador LCD alfanumérico. Las librerías de funciones simplifican este programa, lo que significa que al final el esfuerzo para crear el software vale la pena.

Un mensaje escrito en dos líneas aparece en el visualizador:

mikroElektronika
LCD example

Dos segundos más tarde, el mensaje en la segunda línea cambia, y se visualiza el voltaje presente en la entrada del convertidor A/D (el pin RA2). Por ejemplo:

mikroElektronika
voltage:3.141V

En un dispositivo real se puede visualizar temperatura actual o algún otro valor medido en vez de voltaje.




Para que este ejemplo funcione apropiadamente, es necesario marcar las siguientes librerías en la ventana Library Manager antes de compilar el programa:

ADC
LCD


/*Cabecera*****************************************************/

// Conexiones del módulo LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// Final de las conexiones del módulo LCD

// Declarar variables
unsigned char ch;
unsigned int adc_rd;
char *text;
long tlong;

void main() {
INTCON = 0; // Todas las interrupciones deshabilitadas
ANSEL = 0x04; // Pin RA2 se configura como una entrada analógica
TRISA = 0x04;
ANSELH = 0; // Los demás pines se configuran como digitales

Lcd_Init(); // Inicialización del visualizador LCD
Lcd_Cmd(_LCD_CURSOR_OFF); // Comando LCD (apagar el cursor)
Lcd_Cmd(_LCD_CLEAR); // Comando LCD (borrar el LCD)

text = "mikroElektronika"; // Definir el primer mensaje
Lcd_Out(1,1,text); // Escribir el primer mensaje en la primera línea

text = "LCD example"; // Definir el segundo mensaje
Lcd_Out(2,1,text); // Definir el primer mensaje

ADCON1 = 0x82; // Voltaje de referencia para la conversión A/D es VCC
TRISA = 0xFF; // Todos los pines del puerto PORTA se configuran como entradas
Delay_ms(2000);

text = "voltage:"; // Definir el tercer mensaje

while (1) {
adc_rd = ADC_Read(2); // Conversión A/D. Pin RA2 es una entrada.
Lcd_Out(2,1,text); // Escribir el resultado en la segunda línea
tlong = (long)adc_rd * 5000; // Convertir el resultado en milivoltios
tlong = tlong / 1023; // 0..1023 -> 0-5000mV
ch = tlong / 1000; // Extraer voltios (miles de milivoltios)

// del resultado
Lcd_Chr(2,9,48+ch); // Escribir resultado en formato ASCII
Lcd_Chr_CP('.');
ch = (tlong / 100) % 10; // Extraer centenas de milivoltios
Lcd_Chr_CP(48+ch); // Escribir resultado en formato ASCII
ch = (tlong / 10) % 10; // Extraer decenas de milivoltios
Lcd_Chr_CP(48+ch); // Escribir resultado en formato ASCII
ch = tlong % 10; // Extraer unidades de milivoltios
Lcd_Chr_CP(48+ch); // Escribir resultado en formato ASCII
Lcd_Chr_CP('V');
Delay_ms(1);
}
}


EJEMPLO 11

Comunicación serial RS-232

Este ejemplo muestra cómo utilizar el módulo EUSART del microcontrolador. La conexión a una PC se habilita por medio del estándar de comunicación RS-232. El programa funciona de la siguiente manera. Cada byte recibido por medio de la comunicación serial se visualiza al utilizar los LEDs conectados al puerto PORTB y después se devuelve automáticamente al transmisor. Si ocurre un error en recepción, se lo indicará al encender el diodo LED. La manera más fácil es comprobar el funcionamiento del dispositivo en la práctica al utilizar un programa estándar de Windows denominado Hyper Terminal.




/*Cabecera******************************************************/

unsigned short i;

void main() {
UART1_Init(19200); // Inicializar el módulo USART
// (8 bits, tasa de baudios 19200, no hay bit
// de paridad...)

while (1) {
if (UART1_Data_Ready()) { // si se ha recibido un dato
i = UART1_Read(); // leerlo
UART1_Write(i); // enviarlo atrás
}
}
}


Para que este ejemplo funcione apropiadamente, es necesario marcar la librería UART en la ventana Library Manager antes de compilar el programa:

UART


EJEMPLO 12

Medición de temperatura por medio del sensor DS1820. Uso del protocolo ‘1-wire’...

La medición de temperatura es una de las tareas más frecuentes realizadas por el microcontrolador. En este ejemplo, se utiliza un sensor DS1820 para medir. Es capaz de medir en el rango de 55 °C a 125 °C con exactitud de 0.5 °C. Para transmitir los datos al microcontrolador se utiliza un tipo especial de la comunicación serial denominado 1-wire. Debido al hecho de que estos sensores son simples de utilizar y de grandes capacidades, los comandos utilizados para hacerlos funcionar y controlarlos tienen la forma de funciones almacenadas en la librería One_Wire. En total son las siguientes tres funciones:

Ow_Reset se utiliza para reiniciar el sensor;
Ow_Read se utiliza para recibir los datos del sensor; y
Ow_Write se utiliza para enviar los comandos al sensor




Este ejemplo muestra la ventaja de utilizar librerías con las funciones listas para ser utilizadas. Concretamente, no tiene que examinar la documentación proporcionada por el fabricante para utilizar el sensor. Basta con copiar alguna de estas funciones en el programa. Si le interesa saber cómo se declaran, basta con pulsar sobre alguna de ellas y seleccione la opción Help.

/*Cabecera******************************************************/

// Conexiones del módulo LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// Final de conexiones del módulo LCD

const unsigned short TEMP_RESOLUTION = 9;
char *text = "000.0000";
unsigned temp;

void Display_Temperature(unsigned int temp2write) {
const unsigned short RES_SHIFT = TEMP_RESOLUTION - 8;
char temp_whole;
unsigned int temp_fraction;

// comprobar si la temperatura es negativa
if (temp2write & 0x8000) {
text[0] = '-';
temp2write = ~temp2write + 1;
}

// extraer temp_whole
temp_whole = temp2write >> RES_SHIFT ;

// convertir temp_whole en caracteres
if (temp_whole/100)
text[0] = temp_whole/100 + 48;
else
text[0] = '0';

text[1] = (temp_whole/10)%10 + 48; // Extraer dígito de decenas
text[2] = temp_whole%10 + 48; // Extraer dígito de unidades

// extraer temp_fraction y convertirlo en unsigned int
temp_fraction = temp2write << (4-RES_SHIFT);
temp_fraction &= 0x000F;
temp_fraction *= 625;

// convertir temp_fraction en caracteres
text[4] = temp_fraction/1000 + 48; // Extraer dígito de miles
text[5] = (temp_fraction/100)%10 + 48; // Extraer dígito de centenas
text[6] = (temp_fraction/10)%10 + 48; // Extraer dígito de decenas
text[7] = temp_fraction%10 + 48; // Extraer dígito de unidades

// Visualizar temperatura en el LCD
Lcd_Out(2, 5, text);
}

void main() {
ANSEL = 0; // Configurar los pines AN como digitales
ANSELH = 0;
C1ON_bit = 0; // Deshabilitar los comparadores
C2ON_bit = 0;

Lcd_Init(); // Inicializar el LCD
Lcd_Cmd(_LCD_CLEAR); // Borrar el LCD
Lcd_Cmd(_LCD_CURSOR_OFF); // Apagar el cursor
Lcd_Out(1, 1, " Temperatura: ";

// Visualizar el carácter de grado, 'C' para centígrados
Lcd_Chr(2,13,223); // distintos visualizadores LCD tienen diferentes códigos

// de caracteres para el grado
// si ve la letra griega Alfa, intente introducir 178 en vez de 223
Lcd_Chr(2,14,'C');

//--- bucle principal
do {
//--- realizar lectura de temperatura
Ow_Reset(&PORTE, 2); // Señal de reinicio de Onewire
Ow_Write(&PORTE, 2, 0xCC); // Ejecutar el comando SKIP_ROM
Ow_Write(&PORTE, 2, 0x44); // Ejecutar el comando CONVERT_T
Delay_us(120);
Ow_Reset(&PORTE, 2);
Ow_Write(&PORTE, 2, 0xCC); // Ejecutar el comando SKIP_ROM
Ow_Write(&PORTE, 2, 0xBE); // Ejecutar el comando READ_SCRATCHPAD
temp = Ow_Read(&PORTE, 2);
temp = (Ow_Read(&PORTE, 2) << 8) + temp;

//--- Formatear y visualizar el resultado en el LCD
Display_Temperature(temp);
Delay_ms(500);
} while (1);
}


Para que este ejemplo funcione apropiadamente, es necesario marcar las siguientes librerías en la ventana Library Manager antes de compilar el programa:

One_Wire
LCD


EXAMPLE 13

Generación de sonido, librería de sonido...

Las señales de audio se utilizan con frecuencia cuando se necesita llamar la atención de usuario, confirmar que alguno de los botones se ha pulsado, avisar que se ha llegado hasta los valores mínimos o máximos etc. Pueden ser una simple señal de pitido así como melodías de una duración más larga o más corta. En este ejemplo se muestra la generación de sonido por medio de funciones que pertenecen a la librería Sound.





Además de estas funciones, la función Button que pertenece a la misma librería se utiliza para probar los botones de presión.


/*Cabecera******************************************************/

void Tone1() {
Sound_Play(659, 250); // Frecuencia = 659Hz, duración = 250ms
}

void Tone2() {
Sound_Play(698, 250); // Frecuencia = 698Hz, duración = 250ms
}

void Tone3() {
Sound_Play(784, 250); // Frecuencia = 784Hz, duración = 250ms
}

void Melody1() { // Componer una melodía divertida 1
Tone1(); Tone2(); Tone3(); Tone3();
Tone1(); Tone2(); Tone3(); Tone3();
Tone1(); Tone2(); Tone3();
Tone1(); Tone2(); Tone3(); Tone3();
Tone1(); Tone2(); Tone3();
Tone3(); Tone3(); Tone2(); Tone2(); Tone1();
}

void ToneA() { // Tono A
Sound_Play( 880, 50);
}

void ToneC() { // Tono C
Sound_Play(1046, 50);
}

void ToneE() { // Tono E
Sound_Play(1318, 50);
}

void Melody2() { // Componer una melodía divertida 2
unsigned short i;

for (i = 9; i > 0; i--) {
ToneA(); ToneC(); ToneE();
}
}

void main() {
ANSEL = 0; // Todos los pines de E/S son digitales
ANSELH = 0;
TRISB = 0xF0; // Pines RB7-RB4 se configuran como entradas

// RB3 se configura como salida
Sound_Init(&PORTB, 3);
Sound_Play(1000, 500);

while (1) {
if (Button(&PORTB,7,1,1)) // RB7 genera Tono1
Tone1();
while (PORTB & 0x80) ; // Esperar que se suelte el botón
if (Button(&PORTB,6,1,1)) // RB6 genera Tono2
Tone2();
while (PORTB & 0x40) ; // Esperar que se suelte el botón
if (Button(&PORTB,5,1,1)) // RB5 genera melodía 2
Melody2();
while (PORTB & 0x20) ; // Esperar que se suelte el botón
if (Button(&PORTB,4,1,1)) // RB4 genera melodía 1
Melody1();
while (PORTB & 0x10) ; // Esperar que se suelte el botón
}
}


Para que este ejemplo funcione apropiadamente, es necesario marcar las siguientes librerías en la ventana Library Manager antes de compilar el programa:

Button
Sound




Próximo post la misma alarma que realice en lenguaje basic ahora en C mejorado el código
y mas funciones





Y la certificada



Gracias por pasar








....

+3
0
0
0No comments yet
