Arme un Difusor Amplisonico y te lo muestro [hecho por mi]













Hola taringueros.. hoy les muestro como hice un difusor amplisonico casero hecho por mi..



trate de buscar la definición de DIFUSOR AMPLISONICO y no lo he encontrado.. pero yo se los explico con mis palabras..




Se trata de un sistema de audio antiguo el cual permite mejorar considerablemente la apreciación de los sonidos mejorando notablemente las distintas notas y dando a conocer notas ocultas con un parlante comun.. es parecido a los actuales BAZZOCAS para autos.. con la diferencia que este se utilizaba para la salida de audio de tocadiscos y radios.. yo el que me regalo mi abuelo lo puse en mi vehiculo y la verdad q quedo de maravillas..











Como decidi contruir el mio propio??

Bueno fue cuando al desarmar una radio me quede con un par de aprlantes de aproximadamente 9 Cm de diametro me decidi a la costruccion de mi propio Difusor amplisonico..


Antes que nada les muestro la etiqueta del difusor de mi abuelo














Arrancamos con los materiales:




-Necesitamos un par de parlantes de 9 Cm de diametros o los que vos encuentres
-Silicona
-Tubo de carton (de los carreteles de tela, etc)
-planchuelas de acero finas
-Lija
-Alfombra (Opcional)
-Soldador y Estaño (opcional, ya que si sos campero lo atas a la antigua a los cables )
-Ficha plug de 3.5 mm
-Cable IDE para tener los 4 cables juntitos.. (opcional)











Lo primero que hacemos es cortar 2 tubos de 40 cm de largo aproximadamente.. esto puede variar dando haci diferentes matices de sonidos, yo trato de copiar el diseño original lo mas fielmente posible..















Una ves cortados, tomamos el papel de lija y procedemos a dejar lo mas prolijamente posible la zona a donde vamos a pegar los parlantes, quitando toda porosidad o desniveles para darle la mejor superficie q se pueda

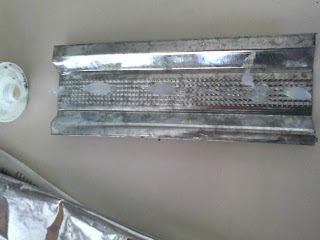

Despues tomamos los moldes de chapa para que hagan de patas y queden estables ambas. para esto procedemos a usar la silicona como pegamento, pueden usar poxiran o los que se les ocurra,, cualquier pegamento de contacto sirve, en mi caso como ya les digo uso silicona por cuestion de usar materiales que tengo en casa..




Ponemos el pegamento en el centro a lo largo y en los bordes para asegurarnos una fijasion optima y evitar el posterior desperndimiento del soporte.. y directamente lo ubicamos en la posición correcta y presionamos los bordes durante unos segundos y dejamos tomar consistencia al pegamento para que no se desprenda..

















tomamos los parlantes, la silicona y untamos con el dedo o pico el borde externo de los parlantes y del tubo y presionamos ambos extremos para fijarlos en su posición correcta

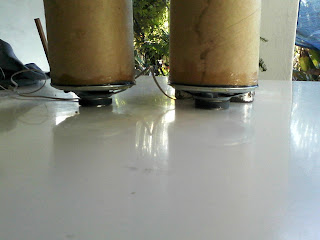

Despues de haber pegado los parlantes los paramos para que se fijen con el propio peso de los tubos y los dejamos un tiempo similar al de los soportes propiamente explicado anteriomente..

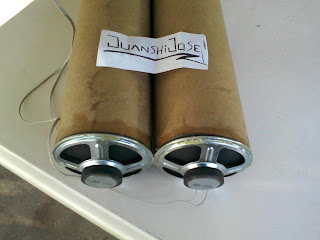

Una ves terminado les deberia de quedar haci.. ya con los soportes hacia abajo para probar q no rueden los parlantes y que tampoco se desprendan estos..












La otra parte importante es la conexcion para los parlantes.. para esto he tomado un cable IDE de pc para tener los 4 hilos siempre juntos ylos he divido en los extremos.. en el extremo de la ficha plug 3.5mm los dos hilos del centro los unimos juntos. estos van a ser de polaridad negativa (-) y los otros dos seran el audio derecho y izquierdo respectivamente y en el extremo de los parlantes separamos los negativos uno para cada parlate y uno de audio para cada parlante.. eso seria todo el proceso.. se puede unir con estaño o atarlo a mano..




]


Una ves acabado la decisión de ustedes es como lo van a terminar de decorar.. en mi caso los alfombre y les hice un par de arreglitos para que quedasen mejor.. pero ustedes les pueden construir una caja de madera para que quede mas copado.. hay 1000 frmas de personalizarlos.. pero eso se los dejo a la imaginación de ustedes
