Como armar un rig de mineria para Ethereum Zcash y Monero II
Esta es una nueva version de la continuacion del post
que reemplaza y/o complementa al post ya que muchos me bardearon por no explicar bien como ensamblarlo.
Como armar un rig de mineria 2017 (parte II). Esta guía te va a enseñar cómo construir por ti mismo un equipo de minería o rig para Ethereum y otras criptomonedas como Zcash, Monero y Litecoin.
Nos hemos propuesto en esta guía ensamblar un rig compuesto por varias tarjetas gráficas unidas a una sola placa base y con un alto hashrate combinado. Esta es la mejor configuración de hardware de minería con el cual se pueden extraer las siguientes monedas: Ethereum (ETH), Ethereum Classic (ETC), Monero (XMR), PascalCoin (PASC), Decred (DCR), Expanse (EXP), Lbry Credits LBC), Siacoin (SC), Komodo (KMD), Ubiq (UBQ), Karbowanec (KRB), Bipcoin (BIP), etc.
Esta es la segunda parte del articulo “Como armar un rig de mineria 2017”. En la primera parte enumeramos los componentes que vamos a emplear para armar nuestro rig:
COMO ARMAR UN RIG DE MINERIA 2017 (I) ELIGIENDO LOS COMPONENTES
Configuraciones de ensamblado
Con los componentes que hemos seleccionado en la primera parte de esta guía, ya podemos comenzar la tarea de ensamblar nuestro equipo, para lo cual hemos elegido 2 configuraciones posibles:
Geforce GTX 1060 (6 GPUs, 120TH/s):
1 Tarjeta madre ASRock H81 PRO BTC LGA 1150
1 Procesador Intel Pentium G3260
4 GB RAM DDR3 Kingston HyperX FURY 1600MHz
1 SSD SanDisk PLUS de 120GB.
6 GPUs NVIDIA Gigabyte GeForce GTX 1060 WINDFORCE OC 6G
1 Fuente de poder EVGA SuperNOVA 1000 G2 80+ GOLD 1000W
6 Cables extensores o risers con conexion molex
Radeon RX 570 (6 GPUs, 150TH/s):
1 Tarjeta madre Biostar TB250-BTC
1 Procesador Intel Pentium G4600
4 GB RAM DDR4 Kingston HyperX FURY Black 2133MHz.
1 SSD SanDisk PLUS de 120GB.
6 GPUs Gigabyte AORUS Radeon RX 570 4GB
1 Fuente de poder EVGA SuperNOVA 1300 G2 80+ GOLD, de 1300W.
6 Cables extensores o risers con conexion molex
Ensamblando nuestro rig de minería
Primeros pasos

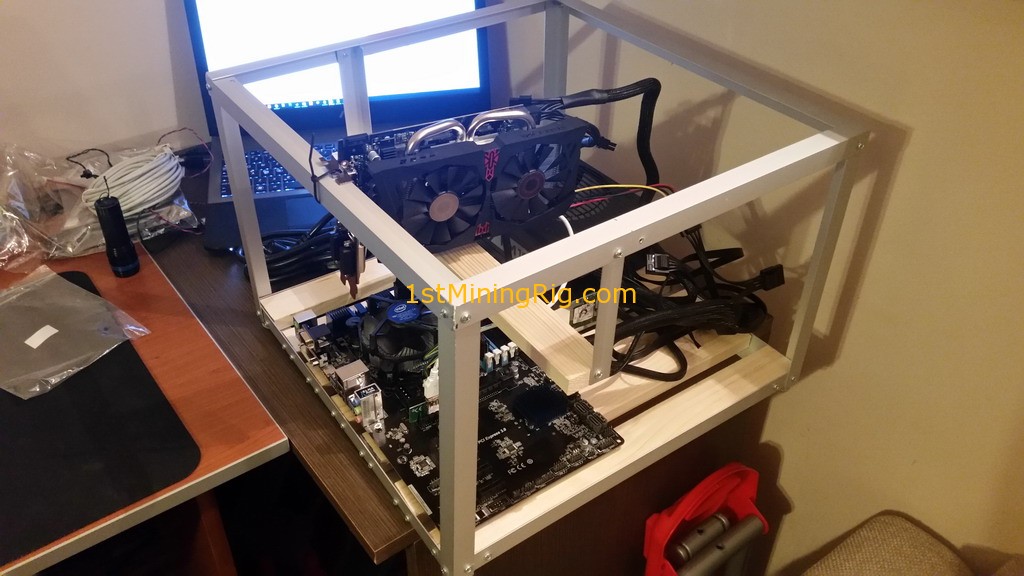

Lo primero sera preparar nuestro armazón o chasis, en este link hay un excelente tutorial en ingles que te explica como fabricarlo de forma sencilla. Hacerlo a nuestra medida tiene la ventaja de que podremos personalizarlo y agregar algunos fancoolers adicionales, aunque esto no es necesario. Bastara con que nuestro chasis sea lo suficientemente abierto y espacioso para alojar un mínimo de 6 tarjetas gráficas.
Colocando la placa base
Procedemos ahora a colocar cuidadosamente la placa base en nuestra armazón fijándola con sus respectivos tornillos. Asegúrate de que la placa base no toque ninguna pieza metálica.
Instalando la memoria ram

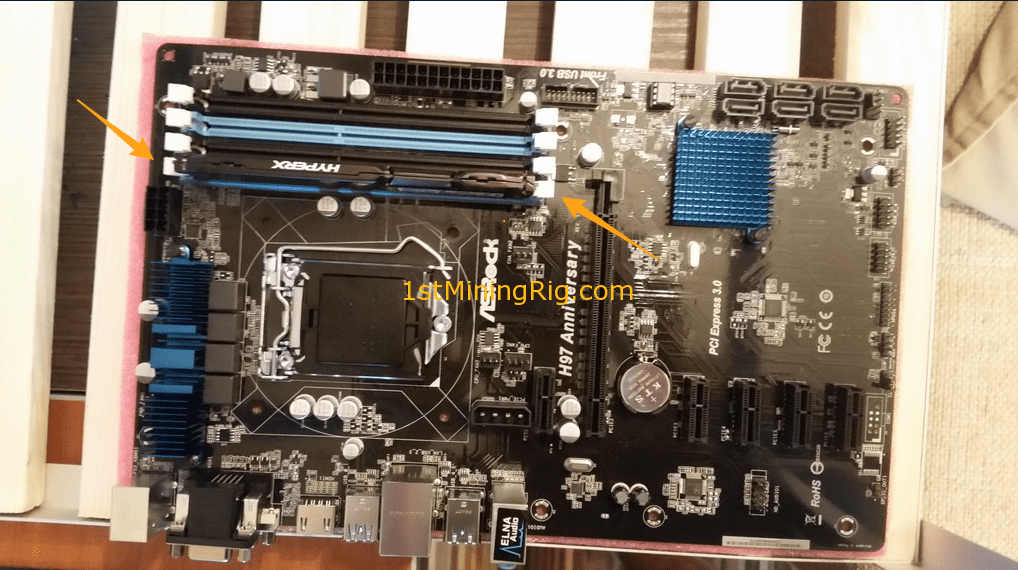

Instala cuidadosamente la memoria RAM en la primera ranura de la placa base:
Asegúrate de que la orientación de la RAM es correcta (la hendidura central de la memoria debe coincidir con el slot de la placa base). La primera ranura es la que está más cerca del puerto de la CPU:
Desbloquear los dos pestillos de plástico en el slot de memoria de la placa base, para colocar el módulo fácilmente. Si el módulo no entra razonablemente fácil, no lo fuerces. En su lugar, echa un vistazo a los pestillos y asegúrate de que estén completamente abiertos.
Una vez instalado el módulo de memoria RAM, vuelve a bloquear los pestillos.
Instalando la cpu

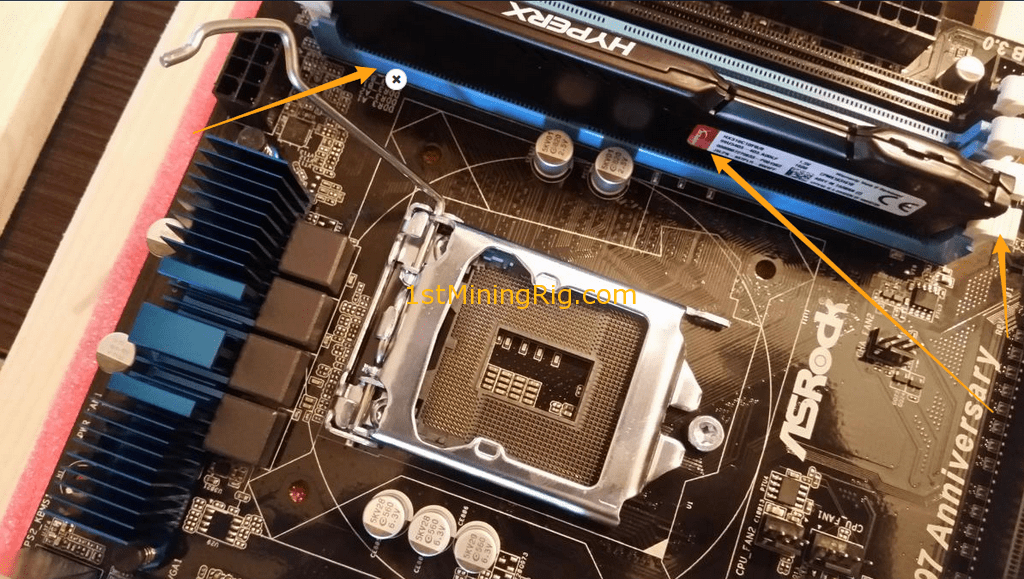

Primero que nada, localiza la ranura de la CPU:
Tira de la pequeña barra de metal para abrirla:
Retira la cubierta de plástico negro tirando del punto que dice “quitar”. NOTA: ten mucho cuidado de no dañar los pines del zócalo, no debes tocarlos ya que son extremadamente frágiles.
Desempaca la CPU y colócala cuidadosamente en la ranura. El chip de la CPU tiene un marcador pequeño (un triángulo) en una de sus esquinas. Asegúrate de que se alinea con el mismo tipo de marcador en el puerto.
Una vez que hayas colocado el chip de la CPU, cierra la cubierta y empuja hacia abajo la barra metálica.
Ahora debemos instalar el fancooler. Ya que nuestro procesador es bastante eficiente producirá poco calor, por lo que emplearemos la pasta térmica que viene por defecto pre aplicada en el disipador. También puedes optar por la pasta termica MX-4.
Coloca el fancooler en la parte superior del procesador, y asegurate de que las 4 bases se alineen con los agujeros situados en los extremos del zócalo del procesador, y a continuación presiona hacia abajo los 4 soportes de plástico negros para fijarlo a la placa base. Al presionar cada soporte plástico deberás oír un “click” lo que te indicara que esta firmemente sujeto. Finalmente conecta el cable del ventilador a la placa base.
Instalando la PSU o fuente de poder
Ahora tendremos que conectar los cables de alimentación de la PSU a la placa base. Como se puede notar, nuestra PSU tiene varios cables, cada uno de los cuales sirve para un propósito diferente. Los mismos vienen marcados.
Vamos a utilizar cinco de estos puertos, que son:
24pin – ATX (suministra poder a la placa base):
Molex – Periférico (para la alimentación de los cables extensores o risers):
Cables SATA (suministra energía a nuestra unidad SSD o disco duro. También pueden ser usados para alimentar los extensores):
Cable ATX 12V de la CPU (suministra electricidad al procesador)
Cable de alimentación PCI-e (proveerá de energía a nuestra GPU). Ya que tenemos más de una tarjeta de vídeo, vamos a utilizar varios cables de alimentación PCI-e.

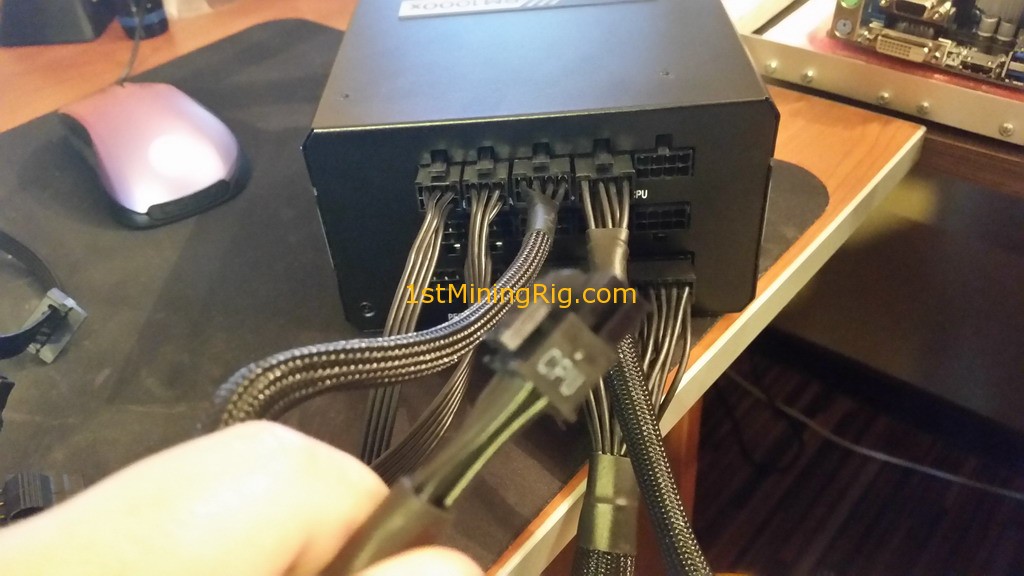

Conecta cuidadosamente cada cable a su puerto respectivo en la PSU, como se muestra en las imágenes. Verifica la instalación.
Una vez que todos los cables están conectados a la PSU, podemos conectar los cables a la placa base:
El puerto ATX de 24 pines está justo al lado de las ranuras de memoria RAM
El conector CPU ATX de 12V suministrara energía a nuestro procesador.
El cable Molex de alimentación adicional va junto al zócalo del procesador, en este caso no lo utilizaremos. Cada tarjeta gráfica se conectará directamente a la fuente de poder mediante su respectivo cable de alimentación PCI-E, de igual manera los cablex molex que suministran poder a los extensores (risers) irán conectados a la PSU.
Asegúrate de que el ventilador está conectado también a la placa base.
Instalación de la SSD
Ahora toca conectar la SSD a cualquiera de las ranuras SATA de la placa base mediante un cable de datos. Luego, conecta el SSD a la PSU a través del cable de alimentación SATA. Las ranuras SATA son pequeñas y pueden ubicarse en una de las esquinas de la placa base.
Instalando la tarjeta gráfica
Desempaca cuidadosamente cada una de las GPUs y retira la protección de plástico que protege las clavijas en la parte inferior de la tarjetas.
Ahora vamos a proceder a preparar cada uno de los extensores
Une los dos extremos del extensor mediante el cable USB y conecta el molex de alimentación
Ahora conectamos el extensor a la GPU
A continuación situamos la primera de las GPUs en el interior de nuestro rig, tal como se ve en la foto

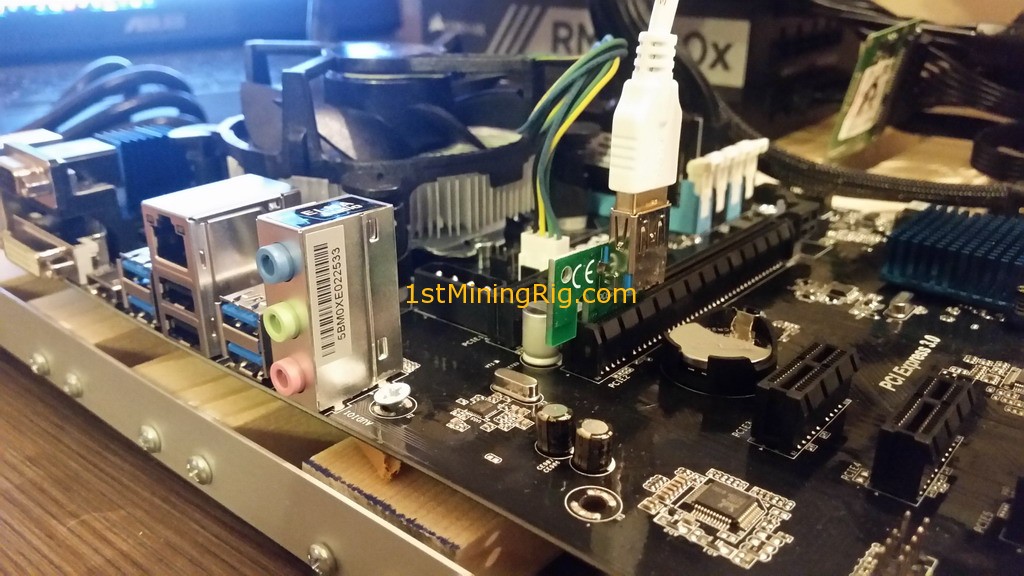

El extremo más pequeño del extensor va conectado a la ranura PCI-E de la placa base.
Ranura donde ira conectada la GPU mediante el extensor, hay 6 ranuras en total (5 PCI-E X1 + 1 PCI-E 16X):
Nota 1: El Molex se conectará a la fuente de poder únicamente para suministrar energía al puerto PCI de la GPU, así mismo cada tarjeta gráfica deberá conectarse directamente a la fuente de poder mediante su respectivo cable de alimentación PCI-E.
Nota 2: la mayoría de los extensores vienen con un cable Molex a SATA, en ese caso bastará con conectarlo mediante el cable de alimentación SATA de la fuente de poder.
Nota 3: Los enchufes SATA no están diseñados para entregar 75 vatios de forma segura, y aunque es poco probable, podría ocurrir que uno de estos cables termine por recalentarse. En su lugar, conecta el enchufe molex del extensor directamente a la PSU (no más de dos extensores por enchufe desde la fuente de alimentación).
Conectando el cable molex del extensor o riser a la PSU (también puede ser mediante el cable de alimentación SATA):
Ahora conectamos la tarjeta de vídeo directamente a la fuente de poder mediante el cable de alimentación PCI-E:
Repetimos este proceso hasta conectar todas las GPUS en sus respectivos puertos:
Instalando el cable de encendido y reset
Utilizaremos únicamente los cables de encendido (Power) y Reset. Cada cable tiene etiquetas en las puntas de plástico indicando su funcion (Power, Reset, HDDLed, etc) así que no deberíamos de tener mayores inconvenientes al momento de su instalacion.
Estos cables irán enlazados al conector “front panel” ubicado en la placa base. El manual de la placa te debe indicar mediante un diagrama la disposición de estos conectores.
Al momento de conectarlos es importante ademas revisar la polaridad: el cable positivo tiene un marcador triangular en una de las puntas, así que asegúrate de encajar cada cable en su pin correspondiente.
Conectando el router
El cable Ethernet conecta la placa base con el enrutador. Los puertos son fáciles de encontrar y no se pueden confundir con cualquier otra cosa. El cable Ethernet normalmente viene en colores azul claro, gris claro o amarillo. Si tu router es del tipo inalambrico también puedes optar por un adaptador WiFi de tipo USB.
Finalmente nuestro rig de minería esta listo. No te olvides de conectar el monitor, ratón y el teclado también! una vez encendido, ingresa a la BIOS del sistema pulsando la tecla SUPR o ESC y revisa que el sistema este correctamente configurado.
Comentarios finales
Ahora con nuestro rig minero listo para trabajar, deberemos elegir el software de minería adecuado. Hay varias opciones disponibles, como Claymore o EthOS. Podemos minar directamente desde Ubuntu o también si lo preferimos, desde Windows 10, aunque esto ya dependerá de nuestro grado de conocimiento y preferencias personales.
Ahora que todo está ensamblado, podemos pasar a la siguiente parte y comenzar la configuración mediante ethOS o Claymore para nuestras tarjetas de vídeo. En un próximo tutorial nos ocuparemos de como instalar y configurar el software necesario.
Preguntas comentarios y puntos son mas que aceptados
