como hacer una linterna que funciona con vinagre








como hacer una linterna que funciona con Vinagre










Las pilas son demasiado convencionales, ¡hagamos una linterna que funcione con vinagre! Esta es mi versión más reciente de un proyecto anterior, y esta vez usamos pennies(monedas). La linterna funciona por usar el agua como su fuente de electrolitos.
Sacando un poco de inspiración de mis vacaciones:
Pasé un tercio de mi verano en las islas vírgenes de Palawan. Nos despertamos temprano todos los días (04:30). Alquilamos un barco para un tour y una cosa que noté fue que cada mañana el barquero utilizaba una linterna para preparar el barco, al igual que los pescadores que se despertaban muy temprano antes de la madrugada. Me quedé mirando el mar durante un largo tiempo y recordé que estos tipos podía alimentar sus linternas con el agua salado que les rodeaba.
¿Realmente se alimenta con vinagre?
Por la red hay pilas de todo tipo--con limón, con patatas, con cerveza, y con agua. Todos funcionan por el mismo proceso--la reacción redox (wiki) que se lleva al cabo entre el cobre y el aluminio/zinc. El líquido solo sirve del electrolito, y cualquier solución con iones disueltos--o sea, casi cualquier solución acuosa--puede servir del electrolito. A algunas químicos no les gustarán el título de este instructable. Llamémoslo una linterna galvánica por ahora.
_______________________________

Paso 1: Piezas y Materiales

Piezas comunes del hogar:
- Una hoja de papel de aluminio o arandelas de zinc
- pañuelos húmedos O carton
- 10 pennies < (monedas de cobre)
- cable

-vinagre blanco
_________________________________
Componentes electrónicos (para el ladrón de julios):
(wiki)
- transistor NPN 2N3904
- núcleo toroidal
- resistor de 1K ohm (¼ W)
- 4 LEDs blancos de 5 mm
_________________________________
Herramientas y equipos:
- herramienta multi-uso
- soldador de 30W
- multímetro digital
- Pistola termoencoladora

Paso 2: Corta discos de papel de aluminio



Para las pilas caseras, el zinc y el aluminio funcionan bien para el cátodo. El aluminio es la solución porque todo el mundo lo tiene en casa. ¡Problema resuelto!

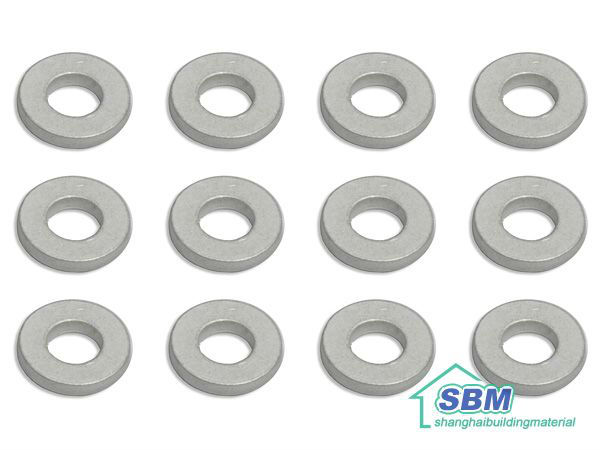

arandelas de zinc por si no saben


Paso 3: Corta un lote de pañuelos húmedos


(pueden ser carton)


Bueno, primero tengo que decidir usar pañuelos secos o húmedos. ¿Qué es la diferencia? Pues los secos se rompen fácilmente y se vuelven empapados al mojarse. Por otro lado, los pañuelos húmedos están diseñados para resistir a ser rotos, como una tela. Opto por los pañuelos húmedos.
Encuentra un par de tijeras afiladas. Las de una herramienta multi-uso suelen ser bastante afiladas. Y corta varios círculos de pañuelos húmedos. Usa la moneda como plantilla.

Paso 4: Apila dos capas de pañuelo

Por favor, sigue el patrón correctamente. Si no lo haces puede ser que tu proyecto no funcione. Apilé dos círculos de pañuelo encima de mi penny. ¿Por qué dos? Porque juntos pueden absorber más agua.

Paso 5: A continuación, un disco de aluminio

Ahora, apila un disco de papel de aluminio encima de los círculos de pañuelo.


cada sandwich genera .50 voltio (medio voltio)

Paso 6: Repítelo hasta tener 10 sandwich

Repite este proceso hasta tener 10 sandwich. Asegúrate de tener un penny(modena ) en cada extremo.

Paso 7: Pega juntos los sandwich

Pegué mi torresita de sandwich para prevenir que se separen.

Paso 8: Pruébalo


Mi multímetro indica que mi pila de 10 células produce 5,1v. Para una pila galvánica esto es mucha potencia.
pueden calar un led tambien

Les dejo un video



link: http://www.youtube.com/watch?v=_YCiob2dLlg


  • Consejos y advertencias
  • Cuanto más recta hagas la pila, mejor.
  • Cuantas más monedas adiciones, más voltaje producirá tu batería.
  • Puedes emplear arandelas de zinc  en lugar de pedazos de aluminio, si así lo prefieres.
  • Los centavos corroídos no funcionarán tan bien como los brillantes.
Paso 9: Taladra una entrada y salida


El electrolito necesita una entrada y salida.Tener demasiado líquido dentro de la linterna puede causar un cortocircuito.

Paso 10: Haz separadores de plástico


Usé una tarjeta de plástico.

Paso 11: Agrega la sal


Paso 12: Instala un interruptor



Paso 13: Instala los LEDs





Paso 14: Construye un ladrón de julios




El vídeo de abajo es en inglés. Aquí esta un enlace a la página wiki: ladrón de julios. Y hay otros recursos en la red también que son muy útiles.


Paso 15: Hacer impermeables los componentes


Usé un montón de pegamento caliente para proteger los componentes.

Paso 16: Tapa la linterna

espero les Sirva
