Reparando Sintonizador de TV (Conector dañado)

Hola amigos en esta ocasión les traigo la reparación o reconstrucción de un sintonizador de tv y este es de una tv marca RCA, al cual se le ha dañado el conector de la antena o cable coaxial cabe mencionar que esto se aplica para otras marcas excepto algunas Sony que traen otro conector diferente (en principio nada mas), bien sin más empezemos, las herramientas que vamos a necesitar para esta operación son las que muestro en la imagen:
1. Malla para desoldar
2. Estaño en el caso mio tengo de 1mm de diámetro
3. Destornillador de castigadera
4. Soldador tipo lápiz (cautín)
5. Corta alambre
6. El sintonizador a reparar
7. Refacción para el sintonizador
8. Pasta para soldar
9. Najava tipo cutter o retráctil
10. Extractor para desoldar
11. Lima triangular (opcional)

lo primero que debemos hacer asumiendo que el tv esta apagado y en nuestro banco de trabajo, sera destapar dicho tv, ubicar el sinto, seguido proceder a desoldarlo, para esto nos apoyamos con el extractor y la malla para desoldar

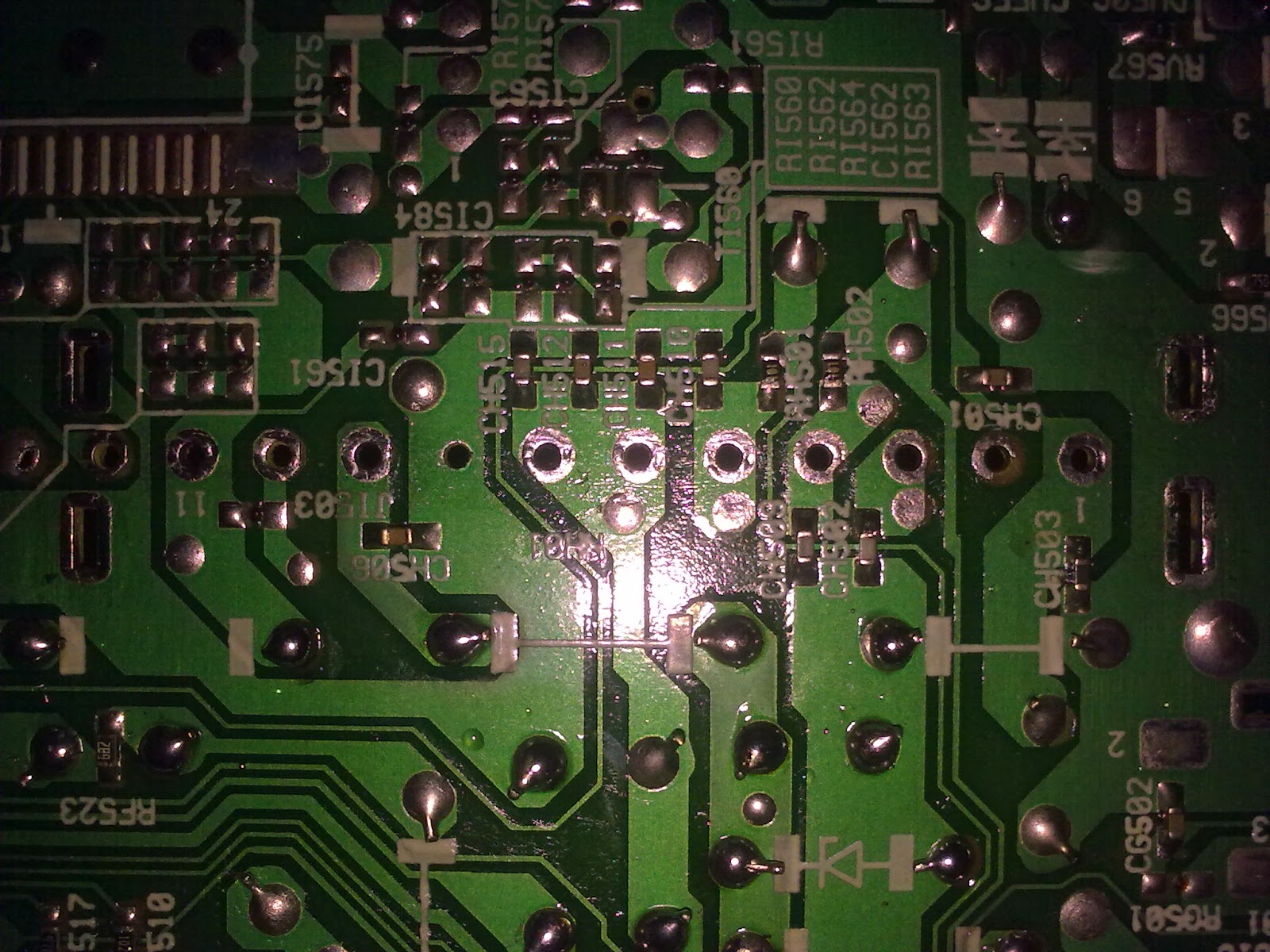

yo retiro el exceso de los puntos de soldadura con el extractor y luego limpio lo que queda con la malla para desoldar emebebida con la pasta para que quede bien limpio ya que cualquier sobrante que obstruya los holes de los pines puede levantar la pista al colocarlo de nuevo en su sitio, deberá quedar así!!

bien ya fuera de la placa procedemos a destaparlo con la ayuda del destornillador de castigadera, retirando ambas tapas

desoldamos todos los puntos que unen el chasis a la placa con la ayuda de la malla pues dependiendo del extractor que usemos puede que no lleguemos a limpiar correctamente, luego de desoldar enderezamos los pines que se doblan sobre la placa para que esta no se mueva, no olvides los pines que aterrizan el sintonizador en la parte dentro de este y están dispersos en todo el circuito son los pines mas largos, deberán quedar los pines desoldados y libres de residuos puesto que no quedar libre la placa podemos dañarla cuando la retiremos del chasis

antes de retirar la placa verificamos que no existan residuos de barniz sosteniendo la placa al chasis pues podemos dañarla al forzar, para esto con la navaja cortamos los residuos haciéndolo con mucho cuidado de no torcer las bobinas pues de dañarse alguna provocaremos un problema de sintonía

retiramos la placa y calentamos el area donde se encuentra el conector a cambiar, aqui no importa si le das mucho calor pues es solo el chasis y no se dañará nada más, calentamos hasta retirar el viejo conector

luego de esto limpiamos el área con la malla

con la pieza dañada retirada seguimos a comparar ambas, puede que no sean iguales de no ser asi debemos ajustarla para que quede muy similar en este caso me apoye con la lima triangular y el corta alambre

la colocamos a donde va a quedar ya soldada o donde estaba la anterior y verificamos que nos quede bien, si es necesario marcamos el lugar donde va a quedar la nueva parte

verificamos por la parte de adentro que no quede topando nada pues de lo contrario habría algún corto y se perdería la señal

ya ajustado a donde va a quedar procedemos a preparar el chasis y para eso lo limpiamos con la lima o la najava a manera de rayar el area donde ira nuestro repuesto esto es para mejorar la adherencia del estaño nuevo

debemos buscar algo para apoyar el chasis durante la soldadura pues este se va a calentar al punto que no podemos tocarlo con nuestras manos, para esto me he apoyado con un disipador de un stk que tenia guardado XD

en algún momento será necesario ajustar el pin que une el conector a la placa del sintonízador y para esto usamos la lima o la navaja hasta que en pin entre donde estaba el original, lo hacemos antes de colocarlo ya que después no podremos y seria necesario retirar el componente y se dañaría

hecho esto aplicamos pasta para soldar y precalentamos el área

estañamos el lugar donde va a ser colocado nuestro reemplazo,

ya con el chasis precalentado procederemos a colocar la pieza de reemplazo asegurando que nos quede a la primera por que esta también se calentará

para soldarla puedes soldar por partes es decir soldamos una mitad y luego la otra aunque no es recomendable pues con el tiempo podría despegarse, revisamos que haya quedado bien soldado y dejamos enfriar también debemos evitar calentar mucho la pieza pues puede derretirse el plástico que viene dentro y dañarse automáticamente provocando que debemos comprar una nueva

dejamos enfriar y ya frío limpiamos con un poco de thinner siempre es bueno trabajar en un área limpia

ahora procedemos a colocar la placa dentro del chasis previo doblando y sin cortar el pin del centro del conector para introducirlo en el hole que le corresponde

doblamos los pines que sostenían la placa dentro del chasis y soldamos todo de nuevo sin olvidar los pines del centro del sintonizador

repasa la soldadura donde sea necesario toma en cuenta que los puntos deben ser lijeros y no dejar montañas de estaño, si tu estaño es de mala calidad o el cautín no calienta lo suficiente no quedará bien, para mejorar esto puedes aplicar pasta a la placa antes del repaso de soldadura

hecho esto corta el sobrante del pin del centro conector

verifica que no hay quedado alguna bobina pegada a al chasis y colocamos las tapas de nuevo

y llevamos el sintonizador al lugar donde estaba en el tv y lo soldamos de nuevo

si todo va bien el tv debería poder funcionar de nuevo recibiendo señal de tv o cable, si por alguna razón no obtienes señal quiere decir que no has seguido el procedimiento correcto o tu sintonizador esta muy dañado.
Suerte, saludos y comenten.
