Un Mini Jeep para mi hijo

 Diseño del Mini Jeep
Siempre pense que el Jeep Willys fue en parte exitoso por lo simple de su construccion; y como se acercaba el cumpleaños de mi hijo (3 años), en 3 meses de diseño y construccion decidi hacerle un Mini Jeep para que juegue. Como ya antes habia pasado de plano a un modelo a escala en aeromodelismo, me decidi a probar suerte con algo diferente.

Seria diferente a los materiales usados, pero voy a basarme en mi experiencia usando cad, soldando metal y usando madera como revestimiento o "enchapado"





Luego pase a dibujar una estructura en CAD que respete las medidas originales....Si, alguien necesita el archivo por favor me lo pide. No tengo ningun problema en compartirlo.

Estructura
Para la estructura use caños de 20x40mm y de 20x20mm. Para el volante use un caño redondo de 3/4". Para hacer la direccion tuve en cuenta de darle unos 5° de avance, algo de comba y la convergencia se puede regular desde las varillas de direccion que funcionan con un sistema simple, como los karting a pedales, solo basta 90° de vuelta del volante para girar las ruedas al tope maximo.



Las ruedas son de carretilla de albañil se pueden inflar... hasta el momento es lo mas caro que tiene el mini-jeep, pero son ideales porque dan la medida de la escala perfectamente.

Carroceria
Para la carroceria, simplemente lo que hice fue enchapar la estructura con paneles de madera MDF de 10mm, exepto para el frente del radiador que use una madera OSB reciclada de otro lado.



Para hacer el capot, use madera de 5mm y se redondeo con lija y paciencia.  Es la unica parte del jeep que es doblada, el resto son siempre paneles rectos.




Los guardafangos no respetan la medida original para tener mas espacio en la caja

El volante esta hecho de metal macizo de 12mm revestido en una goma de caucho. Me costo bastante dejarlo redondo, pero lo logre despues de martillar mucho y calentarlo.

Pintura y detalles finales

Una vez lijado todo el modelo, le pase una capa de impregnante tapaporos a la estructura y luego una mano de pintura del color preferido de un niño de 3 años... ROJO!!






Modelo terminado!
Justo a tiempo para su cumpleaños, termine el modelo! Aunque tiene los apliques de luces y las ruedas giran sin salirse no tienen nada aun de la parte mecanica.. el motor vendria luego, por ahora es solo empujandolo.




Motor y transmisión
Para el motor, compre un taladro Black&Decker a baterias; de 12v. Al desarmarlo pude comprobar que el gatillo no solo es on/off sino que ademas lleva un circuito electronico que hace controlador de velocidad; asi que lo uso para el acelerador.
El desafio que me plantie fue hacer una transmision que no este permanentemente acoplada, sino que cuando el motor no reciba alimentacion la rueda siga girando a su propio ritmo y la mejor forma de hacer esto es con un piñon de bicicleta.

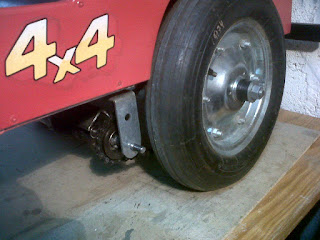

Luego de acortar un poco una cadena de bicicleta y adaptar un plato para mejorar la reduccion quedo el acople de la siguiente manera.

Hay que proveer algun metodo para tensar la cadena.
La carcaza del taladro se removio para poder sujetar mejor el motor + reduccion

Un video de como esta armada la parte electrica y el funcionamiento del motor



link: https://www.youtube.com/watch?v=6b-3-KgRkdk

Para tensar la cadena los agujeros donde se pasan los bulones se hicieron con una figura cilindrica dando lugar a ajustes y re-apriete. Por el momento no se cuenta con una proteccion para el agua ni con un buen agarre, son solo unos precintos plasticos.

Instalacion electrica
Para la instalacion electrica se utilizo cable 0.5mm y se le puso una bocina controlada desde un pulsador en el volante, una llave para las balizas con 4 luces y una llave para las luces de posicion. Las luces delanteras son dos foquitos normales de 5W mientras que el resto de las luces son de LED con un solo LED modificado por mi. El circuito del destellador de la baliza es un 555 como oscilador en 1Hz.
En la caja de la derecha se puede observar donde puse el circuito con el 555 para la baliza.
Los controles del tablero, bocina en el volante, pulsadores y acelerador!
Detalle del acelerador, una tabla presiona sobre el gatillo original del taladro
Aqui se pueden observar la bocina y las dos baterias conectadas en serie para los 24v.

La foto certificada:
